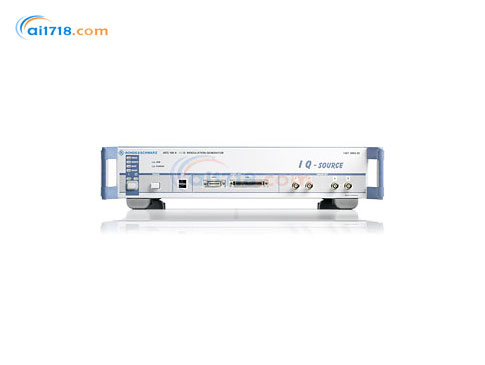

德國R&S(羅德與施瓦茨)　AFQ100A I/Q調制發生器

型號：AFQ100A I/Q調制發生器

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) AFQ100A I/Q調制發生器由愛儀器儀表網代理，本產品作為矢量信號發生器的調制源，提供了滿足形形色色現代通信標準的I/Q信號，用于產生要求的射頻信號?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：

?如今，數字通信系統正如火如荼，要求測試設備滿足它們提出的新挑戰。這類測試設備的一個重要部分是靈活的基帶源，以允許對支持多種標準的“藝術級”的接收機進行開發和生產測試
?一個獨立的基帶源必須滿足寬范圍的信號要求，此外還要求可變的數字和模擬輸出以直接操控DUT
?R&S?AFQ100A作為矢量信號發生器的調制源，提供了滿足形形色色現代通信標準的I/Q信號，用于產生要求的射頻信號

廣泛的應用

?可變的存儲器時鐘速率(1 kHz 到 300 MHz)，可根據有用信號來作*佳調整
?*大高達100 MHz的I/Q帶寬，支持200 MHz的射頻帶寬
?長的信號持續時間，高達256 Msample 或1 Gsample
?模擬I/Q輸出（平衡和非平衡）和可選的數字I/Q輸出
?可變的模擬輸出電平
?多段波形功能，減小不同信號間的切換時間，無需重新裝載
?由于集成的時鐘速率變換器可*優化地使用存儲器，標記輸出可以以一個單元存儲間隔為步進修改，在Marker修改時無需中斷和重新計算輸出信號

優異的信號質量

?*的無雜散動態范圍 (SFDR) ，典型值83 dBc (1 MHz信號頻率，100 MHz 帶寬)
?整個100 MHz I/Q帶寬內的頻率響應典型值為0.05 dB
?多種方式設置IQ的不平衡－可設置分辨率為10ps的偏移，對不同線纜長度作*的調整－可獨立設置I,Q的增益和偏移量－相位誤差
?可加載的均衡功能，用于I/Q調制器等外部模塊的補償（對所有相關部分實時調整達到*小頻率響應）
?通過差分I/Q輸出偏置調整直流偏移

連接器和操作

?通過GPIB, USB 和 LAN遠程控制
?通過外接顯示器或Windows XP遠程桌面進入用戶界面
?R&S WinIQSIM?用于控制R&S?AFQ100A，產生不同標準的測試信號
?經MATLAB?直接控制
?用于USB設備的USB連接器（鍵盤，鼠標，存儲設備）

產品特點：

?指標非常*的模擬輸出
一個通用的I/Q源必須提供高的信號質量。R&S?AFQ100A由于其*優化設計和藝術級的構成，無雜散動態范圍(SFDR)達到83 dBc（典型值）。*，新的數字系統帶寬越來越寬，使得此類寬帶信號的頻率響應非常重要。這正是R&S?AFQ100A的優勢所在——它具有典型值0.05 dB的線性極高的頻率響應。

?系統*優化
然而，即使*的基帶性能也不能保證射頻信號的*無暇，因為信號輸出時的損害（impairments）可能影響信號質量。R&S?AFQ100A有多種特殊功能使這些損害*小，例如，通過可設置的濾波器對非線性頻率響應（例如，外部I/Q調制器）的幅度和相位進行補償。在這種情況下，通過外部程序測量數據，傳遞給R&S?AFQ100A，隨后在輸出時為信號加上一個匹配的逆向濾波器，獲得整個系統上的線性頻率響應和*佳邊帶抑制。R&S?AFQ100A也提供了對每個信道的電平偏移、延遲和增益的I、Q補償能力，這樣，除了能補償延遲和外部線纜或其他插入元件所帶來的影響外，也可有意改變它們，以測試接收機性能。

?*好的利用存儲器
除了*的模擬前端外，R&S?AFQ100A的存儲器還別具特色。內部存儲器的數據讀出速度是用戶可選的，能在內部按照有用信號理想地調整。R&S?AFQ100A實時數字化地變換I/Q采樣到較高的轉換器時鐘速率，這個無損耗的重采樣使實現固定時鐘速率的D/A變換器和*佳的抗混疊濾波器成為可能，提供了理想的信號特性。此外，重采樣允許以理論上的*小時鐘速率讀出數據，這意味著在特定的存儲深度時信號持續時間可以保持*大。R&S?AFQ100A存儲器管理具有另一個優點：存儲間隔為1。換句話說，不管一個波形多長，總能連續的周期輸出。以前為產生長度適當?shù)男盘栃枰M(jìn)行復雜的變換，現在可選擇任意的信號長度而無需考慮是否為某種存儲間隔的倍數。

?多段波形
R&S?AFQ100A的存儲深度允許一些更深入的應用，例如多段波形功能，它允許不同信號間的快速切換。該功能的特別之處在于幾種不同的波形已經載入內存，而無需從內部硬盤或外部的控制器重新裝載。不同輸出模式都支持多段波形不同分段間的快速、無縫切換，從而實現相位連續的傳輸。在測試接收機時，此功能可避免重新同步。

?差分和數字I/Q輸出
由于現代的基帶部分通常帶有差分輸入和輸出，R&S?AFQ100A也提供了差分輸出作為標準配置，當然，也可切換到傳統的非平衡I/Q輸出。此外，R&S?AFQ100A還允許為差分輸出信號加上高達±2.5 V的直流偏置電壓。兩種操作模式都允許靈活的電平設置。然而，為了在較低的電平時獲得同樣優良的信噪比，R&S?AFQ100A配備了可開關的衰減器組，這既可以保證整個動態范圍連續可用，同時還得到類似的*大21 dB電平衰減。因此，R&S AFQ100A不僅僅在理想的電平值，還可在很寬的電平范圍內提供高的信號質量。

除了靈活的模擬輸出外，R&S?AFQ100A還可以選配兩路數字輸出。*路輸出是68引腳的HD-SCSI連接器，以通用的LVDS格式輸出數字I/Q信號，*大分辨率均為16位。這路輸出直接從內存提取數據，包括時鐘信號，因此是驅動D/A變換器的理想選擇。第二路輸出提供遵循R&S?私有標準的數字信號，這使R&S?AFQ100A成為與其他Rohde & Schwarz設備結合使用的理想選擇。

?功能眾多且易于操作
雖然R&S?AFQ100A的硬件隱藏在黑盒子里，但它的軟件可方便地訪問。R&S?AFQ100A具有現代化的圖形用戶界面，可通過外部顯示器、鍵盤或鼠標直接控制，也可方便的通過網絡中的任何一臺計算機的Windows XP遠程桌面（通過LAN）來操作。
