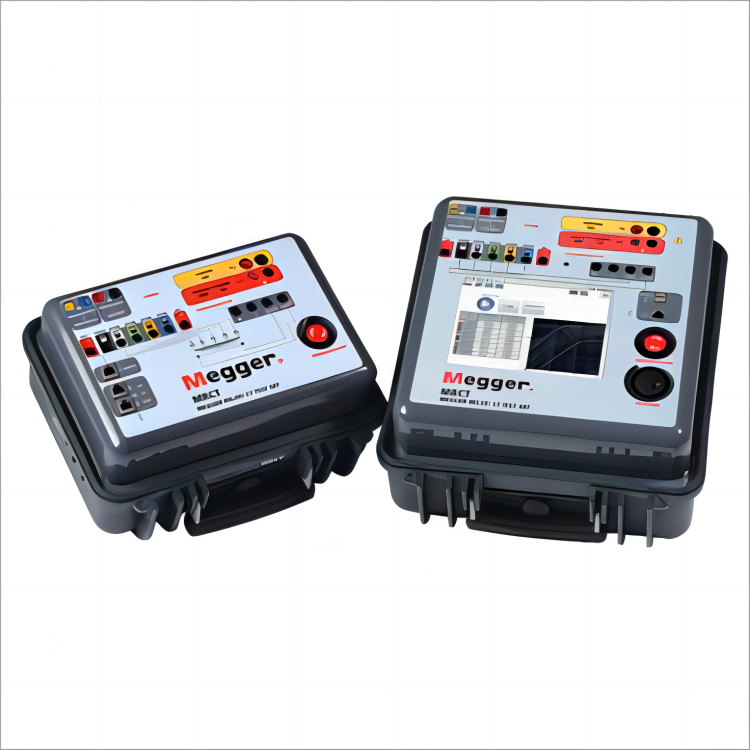

美國MEGGER　MRCT繼電器和電流互感器測試儀

型號：MRCT繼電器和電流互感器測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEEGER MRCT繼電器和電流互感器測試儀由愛儀器儀表網代理，本產品是一個重量輕且堅固耐用的便攜設備，用于自動或手動對電流互感器進行飽和度、變比、極性、繞組阻抗、去磁和絕緣測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MRCT繼電器和電流互感器測試儀簡介：
?Megger MRCT測試設備是一個重量輕且堅固耐用的便攜設備，用于自動或手動對電流互感器進行飽和度、變比、極性、繞組阻抗、去磁和絕緣測試。
?MRCT提供了微機控制的可變的電壓和電流輸出，以及對單變比和多變比CT的精密的自動測量，以節省時間和提高生產率。
?MRCT可直接連接到多變比CT上的所有抽頭執行所有測試--飽和度、變比和極性--只需推動按鍵即可完成，無需改變連接。
?MRCT可以通過智能觸屏界面(STVI)控制器進行控制，STVI控制器是全彩、高分辨率TFT LCD觸摸屏進行控制，用戶可以快速方便地使用手動測試屏進行手動或自動測試，同樣也可以使用預置測試程序。
?大型彩色顯示使用戶在進行測試時方便地讀取相關數據，并使用戶能夠看清電流互感器的飽和特性。
?MRCT還可以通過筆記本電腦上的PowerDB軟件進行控制，無需STVI控制器。
?MRCT可在安裝電流互感器的設備上對互感器進行測試，如安裝互感器的變壓器、油斷路器或開關設備。在測試前有必須使設備與電力系統完全隔離。

MRCT繼電器和電流互感器測試儀特點：
?行業*的測試速度，采用了擁有專利的多抽頭同時測量技術，對于多抽頭的互感器測試時間可減少20%
?提高的精度可用于計量互感器的測試
?行業中小巧、輕便的2kV二次側電壓注入設備
?集成的單相繼電器測試系統
?通用的變電站二次側電路測試，儀器可產生300 V下60 A信號
?組合測試：退磁、拐點電壓、變比、飽和曲線等
?一次連線可以測試多抽頭互感器的所有變比和飽和度曲線
?內置絕緣電阻測試

飽和度測試
?只需按一下按鈕，MRCT 即會執行電流互感器飽和度測試并計算額定拐點。飽和度測試可在頻率為 50 Hz 或 60 Hz 且電壓高達 2,000 V 的情況下執行，符合 IEC 法規的要求。
?MRCT 會根據 IEEE C57.13.1、IEC 60044-1 或 IEC 60044-6 標準計算兩種標準電流互感器以及專用電流互感器（例如 PX、TPS、TPX、TPY 和 TPZ）的額定拐點。執行飽和度測試時，MCRT 會在 STVI 顯示屏中繪制出電流互感器飽和度曲線，并會根據所需的 IEEE 或 IEC 標準向用戶提供額定拐點。很多變電站的電流互感器都包含多變比二次繞組；因此，MRCT 能夠繪制并同時顯示多達 10 個電流互感器飽和度曲線。

變比測試和極性測試
?MRCT可用于執行變比測試。MRCT 用于執行變比測試的方法是，將施加到二次繞組的電壓與一次繞組上產生的電壓作比較。例如，如果對二次繞組施加 1 V/匝的電壓，一次繞組上的電壓將是 1 V。更具體來說，如果 120 V 電壓施加到 600:5 電流互感器（變比為 120:1）的二次繞組，一次繞組上將會產生 1 V 電壓。

繞組電阻測試
?通過注入測試電壓測量電流互感器繞組電阻，目的是測量直流電流和計算溫度補償電阻。

退磁
?正常工作條件和典型的繞組電阻測量可能會導致電流互感器磁化。MRCT 可以使被測電流互感器自動退磁。這種自動退磁程序很有用，可確保電流互感器飽和度測試得出正確的結果。ANSI C57.13.1 標準建議，在進行測試之前應進行退磁。

電流互感器負載
?MRCT測量相連電流互感器負載的方法是，將二次電流直接注入到不與電流互感器相連的負載。MRCT 會以 VA 和功率因數中相連負載的量級和角度測量二次電壓。

絕緣電阻測試
?為確保電流互感器的二次線路做好絕緣，MRCT 系統內置了 500 V/1,000 V 絕緣電阻測試系統。這種測試可確保電流互感器的二次繞組和二次線路按照 ANSI C57.13.1 標準做好絕緣。
?MRCT還會自動切換測試導線，以執行所有必要的絕緣測試，其中包括 H-L、H-G 和 L-G 測試。
注意：應先斷開所有電負載，再執行測試。

數據存儲和打印
?MRCT測試系統不僅可以準確、自動地測試電流互感器，還可以將測試結果按目錄分類并存儲在STVI中，以便日后供軟件檢索。按目錄分類的所有測試結果都可上傳到 Megger 的 PowerDB? Lite，以便在計算機或 STVI 上生成報告或繪制飽和度曲線。PowerDB Lite 還可與 MRCT 配合使用，且無需操作員干預，這樣便組成了一個完全由計算機控制的自動測試系統。

可升級性

?MRCT可升級測試功能。MRCT 系統具有各種配置和配件，可根據新的測試需求進行升級。

MRCT訂購信息

包含的標準配件	部件編號	620000
電源線 - 根據型號不同，設備將配備以下其中一種：
北美制式電源線	620000
帶 CEE 7/7 Schuko 插頭的歐洲大陸制式電源線	50425
國際色標導線電源線	15065
英國制式電源線	90002-989	50425
用于與 PC 互聯的以太網電纜，長 210cm（7 英尺）（每臺 1 根）	90003-594
使用說明書	81757	90002-989

標準選件測試導線及配件描述	數量	部件編號
配件攜帶箱：用于收納電源線、以太網電纜、可選的 STVI、測試導線及配件	1	2003-725
一次側測試導線組：40 英尺（12.1 米）測試導線	1	1005-466
二次側測試導線組：5 抽頭（X1、X2、X3、X4、X5）測試導線，20 英尺（6.096 米）	1	1005-774
接地導線：黃綠雙色，帶大型接地夾，20 英尺	1	2003-724
鱷魚夾：黑色，4.1 毫米	5	90004-427
電纜 / 鏟形接線片適配器（小型）：小型接線片適配大多數新型繼電器的小型接線端子。接線片適配器，紅色，4.1 毫米，額定電壓 / 電流達 1000V/20A CAT II	5	684004
電纜 / 鏟形接線片適配器（小型）：小型接線片適配大多數新型繼電器的小型接線端子。接線片適配器，黑色，4.1 毫米，額定電壓 / 電流達 1000V/20A CAT II	5	684005
USB 存儲棒	1	83726
一次側測試夾：紅色，40 毫米開口	1	1011-781
一次側測試夾：黑色，40 毫米開口	1	1011-782

可選配件說明	數量	部件編號
硬質運輸箱：內含為 MRCT 設備及配件箱定制的泡沫內襯。該運輸箱配備可伸縮提手、帶不銹鋼軸承的聚氨酯滾輪、雙擲鎖扣、可折疊提手及不銹鋼五金件與掛鎖防護裝置，同時設有 O 型密封圈確保箱體防水，防護等級達 IP67。該運輸箱已通過美國國防部標準認證，符合沖擊、振動及高低溫存儲環境要求，且體積小巧，重量僅為 25 磅（11.25 千克）。	1	1016-063
智能觸控界面（STVI-10）：智能觸控界面?（STVI-10）是 Megger 公司為 MRCT、SMRT 以及舊款 MPRT 繼電器測試系統設計的手持式控制器。該界面配備超大尺寸、全彩色、全新高分辨率的 TFT 液晶觸摸屏，用戶可通過內置的 MRCT 測試界面以及電流互感器手動測試程序，輕松操控 MRCT 設備。其人體工學設計支持左右手操作，配備橡膠緩沖握把、居中布置的控制旋鈕及觸摸屏，使用極為便捷；還可借助全新內置支架實現單手操作。STVI 采用標準以太網電纜連接，并支持以太網供電（POE）；內置非易失性數據存儲功能，可用于保存測試過程及測試結果，同時設有 USB 接口，方便將測試結果傳輸至電腦。	1	STVI-10

MEGEGR MRCT繼電器和電流互感器測試儀規格
輸入	100 至 132 V 或 200至 264 V，1?、50或 60Hz，*大 15 A。
輸出電壓	在三個范圍內連續可變: 0 至 30 V，大 5.0 A （開15分鐘，關5分鐘） 0 至 300 V，大 1.0 A （開15分鐘，關5分鐘） 300 至 2000 V，*大 1.0 A （開5分鐘，關5分鐘）
電流輸出電流 30A 60A	功率*大 V/占空比 200 VA 6.67Vrms （開15分鐘，關5分鐘） 600 VA 90 循環
儀表電壓表輸出分辨率范圍精度	0.0000到1.9999/19.999/199.99/1999.9 0 到 2/20/200/2000 V 典型讀數的 ±0.5% *大典型讀數的 ±1.0%
輸入一次側電壓測量范圍分辨率精度	0 到 0.35/2.0/20.0/200.0/600.0 V 0.0001到 1.9999/19.999/199.9/600 V 讀數的 ±0.02% 和量程的 ±.02%，典型讀數的 ±0.05% 和量程的 ±05%，*大
二次電壓測量范圍分辨率精度	0 到 2/20.0/200.0/2000.0 V 0.0000 到 19.999/199.9/1999.9 V 0 到999.9 V 讀數的 ±0.02% 和量程的 ±.02%，典型讀數的 ±0.05% 和量程的 ±05%，大 1000到2000V 讀數的 ±0.08% 和范圍的 ±.08%，典型讀數的 ±0.2% 和范圍的 ±0.2%，大
繞組電阻測量
測量范圍	0-30Ω
精度	(20°C)0.5%±3mΩ(典型)/ 1%±10mΩ(保證)(0-30Ω）
絕緣測量
測試電壓	1000 VDC, 500 VDC
測試范圍	20 GΩ, 10 GΩ
短路電流	1.5 mA 標稱
負載測試電流	在絕緣的*小通過值 1 m A （在BS7671、HD384 和IEC364 中指定）
精度	1000 V ±3% ±2 位數±0.2% 每GΩ 500 V ±3% ±2 位數±0.4% 每GΩ
通訊接口	以太網
電流表
輸出范圍分辨率	0.0 到 1.0/10.0/60.0 A 0.001/0.01
輸入
勵磁曲線測試范圍精度	0.0000 到1.0 A ±0.08% 讀數 ±.08% 量程，典型值 ±0.2% 讀數 ±0.2% 量程，*大值
相角測量
三位數 范圍分辨率精度	0 到 360 度 1分 ± 3 分，典型 ± 6 分，*大
變比測量二次電壓注入法
范圍	精度
0.8 到 2000 2000 到 5000 5000 到 20000	±0.02%典型 ±0.05% 大 ±0.03%典型 ±0.1% 大 ±0.05%典型 ±0.2% *大
環境
濕度操作存儲外殼	相對濕度5%-95% 不凝結 -10o C 到 50oC -30o C 到 70oC 該裝置安裝在適合在室外變電站中使用的堅固外殼中。
標準	IEC 61010, CSA 22.2, CE
輸入功率	100 to 240 V (±10%) AC, 50/60Hz
尺寸	14” H X 7.5” W X 12” D (36 H X 19.3 W X 30.5 D cm)
重量	36.7 lb (16.7 kg)
CE 標 識	低電壓指令 2006/95/EC 電磁兼容指令 2004/108/EC
一致性標準	Safety EN 61010-1 2010 EN 61010-2-030 2010 EN61010-031 2002 EN61010 +A1 EMC EN 61326-12006 EN 61326-2-1 2006
MEGGER MRCT繼電器和電流互感器測試儀文檔說明
