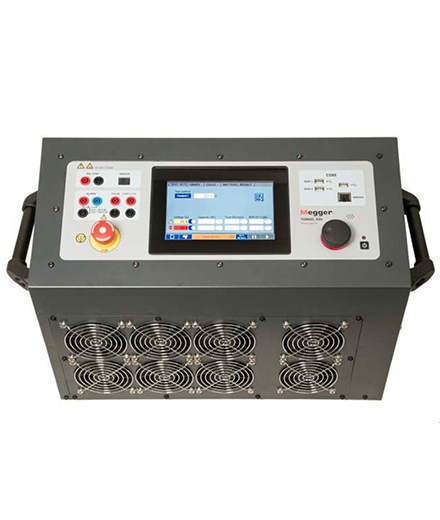

美國MEGGER　TORKEL900/910系列蓄電池放電試驗系統

型號：TORKEL900/910系列蓄電池放電試驗系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TORKEL900/910系列蓄電池放電試驗系統由愛儀器儀表網代理，TORKEL900測試可在恒定電流、恒定功率、恒定電阻或按照預先選定的加載配置文件進行?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國MEGGER TORKEL900/910系列蓄電池放電試驗系統簡介：
?在Megger值得信賴的電池放電測試系統系列中，TORKEL900是第四代產品。
?放電測試是全面了解電池容量的*一種測試方法，因此，它是電池維護程序至關重要的一部分。
?測試可在恒定電流、恒定功率、恒定電阻或按照預先選定的加載配置文件進行。BVM與電池電壓記錄器目前均直接與 TORKEL900相連，成為了一個完整的獨立放電測試系統。
?TORKEL連接至電池后，放電電流和報*級別（電壓、容量和時間）會被設定。放電開始之后，TORKEL會將電流保持在預設水平。當電壓降到略高于終止電壓的水平時，TORKEL 會發出*報。當電壓降到特別低，以致出現深度放電的危險時，TORKEL會關閉測試。所有值都將存儲在TORKEL中，并可以通過 USB存儲器輕松傳輸至PC以用于評估。
?測試進行時無需將電池與供電設備斷開。通過 DC 電流鉗表，TORKEL可以測量電池總電流，同時將其保持在恒定水平。

?此外，TORKEL具備高放電容量，能夠縮短測試時間。*大放電電流高達220A，如果需要更高的電流，可以將兩個或者更多 TORKEL設備或額外的負載設備 (TXL) 連接在一起。

	TORKEL910	TORKEL930	TORKEL950
電流（A）*大	110A	220A	220A
電壓（V）*大	300V	300V	500V
BVM 功能	否	是	是
充電測量	否	是	是
完整報告功能	否	是	是

TORKEL900系列蓄電池放電試驗系統特點：
?放電測試，可充分了解電池容量
?增強的安全功能，包括無火花連接和應急保險絲
?能夠在與系統不斷開連接的情況下測試電池
?高放電容量縮短了測試時間
?完整、獨立的放電測試系統

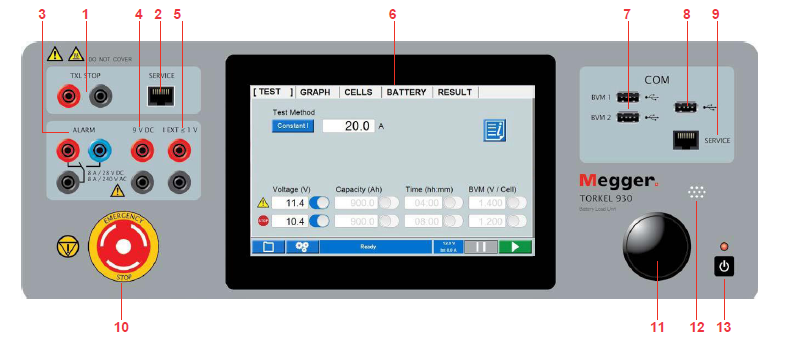

TORKEL900系列蓄電池放電試驗系統功能和優點：
1.TXL停止
?用于停止從外部裝置（TXL）放電的輸出端，具有電氣隔離。
2.檢修
?僅供檢修目的使用的接口。
3.*報
?配有繼電器觸點的輸出端，用于觸發外部報*裝置。
4.直流輸出
?供外部電流鉗使用的 9 V 輸出端。
5.I EXT ≤ 1 V
?通過鉗形電流表或分流器測量外部通路電流的輸入端。
6.顯示屏
?7‘觸摸屏
7.BVM1、BVM2
?用于連接 BVM 裝置的 USB 接口。
8.USB 連接
?用于連接 USB 記憶棒。
9.以太網連接
?用于儀器檢修。
10.緊急停止
?按下即可停止。
?向右旋轉即可復位。
11.控制旋鈕
?用于輸入設置等。按下即可確認設置。
12.蜂鳴器
?用于報*。

13.通斷開關

TORKEL900系列蓄電池放電試驗系統

TORKEL900系列訂購信息

產品	產品型號
TORKEL 910（含標準運輸箱 1 及以下附件）
- 電源線
- 電纜組（2×3 米，25 平方毫米）	GA-00550
- 電纜軟包	2012-180
	CS-19190
TORKEL 910（含大型運輸箱 2 及以下附件）
- 電源線
- 電纜組（2×3 米，25 平方毫米）	GA-00550
	CS-19191
TORKEL 930（含標準運輸箱 1 及以下附件）
- 電源線
- 電纜組（2×3 米，70 平方毫米）	GA-09550
- 電纜軟包	2012-180
- TORKEL Viewer 軟件	CS-8010X
- USB 閃存盤	HF-10020
	CS-19390
TORKEL 930（含大型運輸箱 2 及以下附件）
- 電源線
- 電纜組（2×3 米，70 平方毫米）	GA-09550
- TORKEL Viewer 軟件	CS-8010X
- USB 閃存盤	HF-10020
	CS-19391
TORKEL 950
- 電纜組（2×3 米，25 平方毫米，母頭 / 夾子式，110 安培，重量 3.0 千克（6.6 磅））	GA-00550
- 延長電纜（GA-00550 專用延長線，2×3 米，25 平方毫米，公頭 / 母頭）	GA-00552
- 電纜組（2×3 米，50 平方毫米，母頭 / 夾子式，220 安培，重量 5.0 千克（11 磅））	GA-00545
- 高額定值電纜組（2×3 米，70 平方毫米，母頭 / 叉形頭，270 安培，重量 5.0 千克（11 磅））	GA-09550
- 電壓傳感線組（用于測量電池端子電壓，2×5 米（16.4 英尺））	GA-00210
- 直流鉗形探頭（1000 安培，用于測量外部電路電流）	XA-12991
- BVM150（16 個 BVM 單元組成的系統，含海豚夾、電源和信號連接器、電源供應器、連接電纜及便攜箱）	CJ-59092
- BVM300（31 個 BVM 單元組成的系統，含海豚夾、電源和信號連接器、電源供應器、連接電纜及便攜箱）	CJ-59093
- BVM600（61 個 BVM 單元組成的系統，含海豚夾、電源和信號連接器、電源供應器、連接電纜及便攜箱）	CJ-59096
- BVM 專用 600 伏系統（46 個 BVM 單元組成，含海豚夾、電源和信號連接器、光耦合器、電源供應器、連接電纜及便攜箱）	CJ-59198
- BVM 單個單元（含 0.5 米（1.6 英尺）黑色 RJ45 控制電纜）	CJ-59090
- BVM 單元連接電池用延長線
TORKEL 950（含標準運輸箱 1 及以下附件）
- 電源線
- 電纜組（2×3 米，70 平方毫米）	GA-09550
- 電纜軟包	2012-180
- TORKEL Viewer 軟件	CS-8010X
- USB 閃存盤	HF-10020
	CS-19590
TORKEL 950（含大型運輸箱 2 及以下附件）
- 電源線
- 電纜組（2×3 米，70 平方毫米）	GA-09550
- TORKEL Viewer 軟件	CS-8010X
- USB 閃存盤	HF-10020
	CS-19591

注：上述所有型號均包含一根 5 米（16 英尺）、2.5 平方毫米的接地線（型號：GC-30060）

其他配件	產品型號
- 標準運輸箱（適用于 TORKEL，不含電纜）	GD-00954
- 大型運輸箱（適用于 TORKEL 及標準電纜）	GD-00955
- TXL830 額外負載（含 GA-09550 電纜組，2×3 米，70 平方毫米 3，及 2×2 米（6.5 英尺）控制線、運輸箱）	BS-59093
- TXL850 額外負載（含 GA-09550 電纜組，2×3 米，70 平方毫米 3，及 2×2 米（6.5 英尺）控制線、運輸箱）	BS-59095
- TXL865 額外負載（含 GA-00550 電纜組，2×3 米，25 平方毫米 3，及 2×2 米（6.5 英尺）控制線、運輸箱）	BS-59096
- TXL870 額外負載（含 GA-00550 電纜組，2×3 米，25 平方毫米 3，及 2×2 米（6.5 英尺）控制線、運輸箱）	BS-59097
- TXL890 額外負載（含 GA-00550 電纜組，2×3 米，25 平方毫米 3，及 2×2 米（6.5 英尺）控制線、運輸箱）	BS-59099
- 電源線

備注

標準運輸箱，型號 GD-00954，尺寸：670×400×510 毫米（26.4×15.7×20.1 英寸）
大型運輸箱，型號 GD-00955，尺寸：795×400×510 毫米（31.3×15.7×20.1 英寸）
TORKEL 950 *大可承受 500 伏電壓，搭配 BVM 和 PowerDB 軟件時，可測試 500 伏至 600 伏的電池系統
3 標注處的 “平方毫米” 為電纜截面積單位

美國MEGGER TORKEL900/910系列蓄電池放電試驗系統/910規格
規格在標稱輸入電壓和+25°C（77°F）的環境溫度下有效。規格如有變更，恕不另行通知。
環境
應用領域	儀器適合于高壓變電站和工業環境使用。
溫度
運行	0°C至+50°C（32°F至+122°F）當溫度超過+35°C（+95°F）時功率降額
儲存&運輸	-40°C至+70°C
濕度	5% –95% 相對濕度，無冷凝
沖擊/振動/掉落
僅儀器	ETSI EN 300 019-2-7 等級7M2
儀器裝在運輸箱內	ISTA 2A
海拔高度
運行	3000 m (10000 ft)
儲存	10000 m (33000 ft)
封裝等級	IP20
CE標志
低電壓指令（LVD）	IEC61010-1:2010 & IEC61010-2-030
電磁兼容指令（EMC）	IEC61326-1
通用
主電壓	100 –240 V 交流，50 / 60 Hz
功率消耗	200 W（*大）
供電中斷	40 ms（*長）
保護	熱熔斷路器、自動過載保護
尺寸
儀器	519 x 315 x 375 mm（20.5” x 12.4” x 14.7”）
運輸箱	670 x 400 x 510 mm（26.4” x 15.7” x 20.1”）
重量	19.5 kg（43.0 lbs）
	31.9 kg（0.3 lbs）含運輸箱
顯示屏	7’LCD電容式觸摸屏
可用語言	英語、法語、德語、西班牙語、瑞典語
測量部分
電流測量
顯示范圍	0.0 至2999.0 A
基本誤差	±（讀數0.5% +0.1A）
分辨率	0.1 A
內部電流測量
范圍
TORKEL 910	0 至110 A
TORKEL 930/950	0 至220A
鉗形電流表輸入
范圍	0 至1000 mV 直流mV/A
mV/A比率	0.30 mV/A至100.00 mV/A
輸入阻抗	>1 M?
電壓測量
電壓	7.5至500 V 直流
誤差	±（讀數0.5% +0.1V 直流）
分辨率	0.1 V
時間測量
基本誤差	±讀數0.1% ±1 個數
測量值存儲
時間	>24 h
時間間隔	電壓變化時自動存儲
負載部分
蓄電池電壓	7.5至500V
*大電流
TORKEL 910	110 A
TORKEL 930/950	220 A
*大功率	15 kW
負載模式曲線	恒定電流、恒定功率、恒定電阻、電流或電壓
恒定電流
范圍
ORKEL 910	0 至110.0 A
TORKEL 930/950	0 至220.0 A
誤差	±（0.5% +0.2A）
分辨率	0.1 A
紋波	±0.5A
恒定電阻
范圍	300 mΩ 至3 kΩ
誤差	±1%
分辨率	100 mΩ
恒定功率
范圍	0 至15 kW
誤差	±1%
分辨率	10 W
輸入
+	7.5至500 V
–	0 V
I EXT ≤ 1 V	1 V 直流，300 V 直流接地
電壓檢測	至電流端子的阻抗>1 MΩ
輸出
*報
繼電器觸點	28 V 直流，8 A，240 V 交流，8 A不得連接第二類以上的裝置
TXL 停止
繼電器觸點	250V直流，0.28A，28V直流，8A，250V 交流，8A9 V 直流9 V直流，100 mA
通信端口
BVM1 和BVM2	用于連接BVM裝置的USB接口
USB	用于連接USB 記憶棒
檢修	用于儀器檢修
