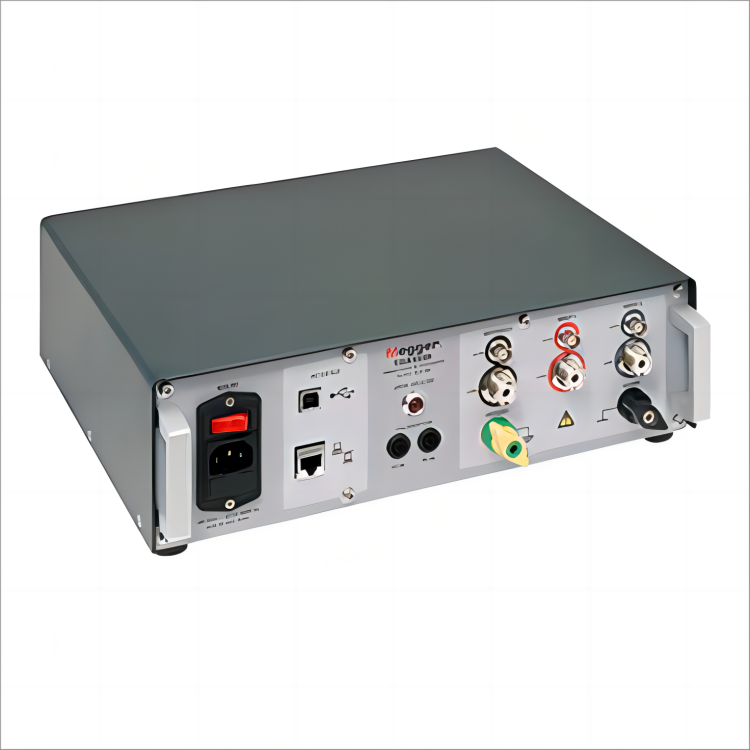

美國MEGGER　CDAX605 高精度電容和損耗因數測試儀

型號：CDAX605 高精度電容和損耗因數測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

CDAX605 高精度電容和損耗因數測試儀

美國Megger CDAX605 高精度電容和損耗因數測試儀由愛儀器儀表網代理，CDAX605是一種電容和損耗因數測試裝置，可與外部電源/發電機一起使用。它是一種結合了電橋和直接（矢量）測量的精密儀器，能夠測量電容、電阻和電感負載。，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

CDAX605 高精度電容和損耗因數測試儀介紹：

CDAX 605 是一款電容及介質損耗因數測試裝置，需搭配外部電源 / 發生器使用。該儀器精度高，結合了電橋測量與直接（矢量）測量技術，能夠測量容性、阻性和感性負載。CDAX 605 設計用于實驗室、生產線或現場，可對電氣設備絕緣層、絕緣材料進行測試，也可用于電容式電壓互感器（CCVT）及其他比值設備的校準等場景，是一款適用于高要求應用場景、具備獨特高精度的測試裝置。
CDAX 605 需與高壓交流電源及標準電容配合使用，構成完整的絕緣測試系統，

CDAX605 高精度電容和損耗因數測試儀應用：

在確定高壓設備絕緣質量時，工頻電容和耗散因數是*常測量的絕緣特性之一。這兩個量可以作為接收材料的質量控制，在電氣設備的組裝和驗證期間，在安裝時或作為設備投入使用后維護計劃的一部分進行測量。該測試是非破壞性的，用于驗證、趨勢分析和比較。CDAX605 是一種測量儀器，與交流電源和標準電容器一起使用，形成完整的測量設置。根據設備、電源和電容器的額定值，幾乎可以在任何電壓水平下進行測試。該裝置將接受來自被測絕緣體的高達 5 A 的測試電流，該電流可以通過使用外部電流互感器來增加。傳統的電橋方法只能測量和比較電容電流，并且由于校準的標準電容器通常在 100 到 1000 pF 范圍內可用，因此難以對 CCVT 和其他具有高比率的設備進行*測量。借助 CDAX605 中的新技術，器件的輸入電壓可以使用傳統的參考電容器來測量，而次級低壓可以使用經過校準的電阻分壓器來測量，該電阻分壓器可以設計為提供適當?shù)臏y量電流。

CDAX605 高精度電容和損耗因數測試儀應用領域：

?變壓器
?電源線
?套管
?電容器
?絕緣材料

CDAX605 高精度電容和損耗因數測試儀特點和優點：

?電容、耗散因數、電感和比率的直接讀數。無需平衡或計算
?電容誤差 0.02%，損耗因數 0.002%
?0-360°相位測量
?參考對象可以是電容器和/或電阻器
?無需任何重新計算即可使用任何參考值
?測試對象電流可以是電容性、電阻性或電感性的任意組合
?UST-R、UST-B、UST-RB、GST-GND、GSTg-R、GSTg-B、
GSTg-RB 配置使用 3 個測量輸入
?重量輕，僅 4.4 公斤
?易于使用的圖形用戶界面，專為標準 PC 和觸摸屏操作而設計
?可選的 LabView 和 C# 計算機界面

CDAX605訂購信息

訂購信息
項目	Cat. No.
CDAX605	AI-19090
隨附配件電源線接地線以太網電纜 CDAXControl (PC SW) 運輸箱用戶手冊可選配件測量電纜 9 m (30 ft) UHF 到 UHF	GC-30410
9 m (30 ft) Lemo 到 Lemo	GC-30420
9 m (30 ft) BNC 到 BNC	GC-30050
9 m (30 ft) BNC 到夾子, 紅色	GC-30324
9 m (30 ft) BNC 到夾子, 藍色	GC-30334
18 m (60 ft) BNC 到 BNC	GC-30052
18 m (60 ft) BNC 到夾子, 紅色	GC-30326
18 m (60 ft) BNC 到夾子, 藍色	GC-30336
根據要求提供其他電纜/連接器配置 CRD605 高壓電阻，*大 2 kV 20 Mohm	AI-90020
2 Mohm	AI-90022
CDB605 CDAX 演示箱	AI-90010

CDAX605 高精度電容和損耗因數測試儀

環境

應用領域	該儀器適用于高壓測試室和實驗室以及變電站和工業環境。
環境溫度
操作	-20°C 到 +55°C (-4°F 到 +131°F)
存儲	-40°C 到 70°C (-40°F 到 +158°F)
濕度	< 90%RH, 無凝結

電壓/電流	讀數的 ±0.1%
損耗因數	±（讀數的 0.05% + 0.002%），測量電流為 15 μA 至 5 A
相	±0.02 mRad，15 μA 至 5 A 測量電流
校準	自動平衡：自動平衡以在允許的工作溫度間隔內（穩定 15 分鐘后）的任何溫度下達到指定的精度。推薦的校準間隔為 2 年。
*大分辨率
電容	0.001 pF
電感	0.1 mH
損耗因數	1x10-6
相	1x10-6
測量時間	可選，默認 2 秒/測量
預熱時間	15 分鐘即可完全準確

CE-標識

LVD	2014/35/EU
EMC	2014/30/EU
RoHS	2011/65/EU

常規

電源電壓	100 – 240 V AC, 50/60 Hz
功耗	60 VA (max)
尺寸
儀器	335 x 300 x 99 mm (17.7” x 16.1” x 6.3”)
運輸箱	520 x 430 x 220 mm (20.5” x 17.0” x 8.7”)
重量	4.4 kg (9.7 lbs) (僅儀器)
