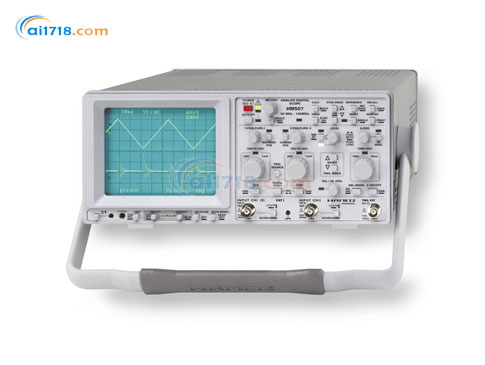

垂直特性

工作模式：

僅為通道I或II

通道I和II(交替或斷續)

通道I和II的和或差

反向：

通道II

XY模式：

通過通道I(X)和通道II(Y)

帶寬：

2×0-50MHz(-3dB)

上升時間：

<7ns

過沖：

*大1%

垂直精度：

1-2-5步進

1mV/格–2mV/格：

±5%[0–10MHz(-3dB)]

5mV/格–20V/格：

±3%[0–50MHz(-3dB)]

可變(不確定)：

>2.5%(1至>50V/格)

輸入阻抗：

1MΩ||18pF

耦合：

DC，AC，GND(接地)

*大輸入電壓：

400V(DC+AC峰值)

觸發

自動模式(峰-峰值)：

20Hz-100MHz(≥5mm)

正常模式(帶電平控制)：

0-100MHz(≥5mm)

斜率：

正或負

觸發源：

通道I或II，通道I/通道II交替(≥8mm)，電源和外部

耦合：

AC(10Hz-100MHz)
DC(0–100MHz)
高頻抑制(50kHz–100MHz)
低頻抑制(0–1.5kHz)

觸發指示燈：

LED

延時觸發：

通過電平控制和斜率選擇

外部觸發信號：

≥0.3VPP(0–50MHz)

有源電視同步分離器：

場和行，+/-

水平特性(模擬和數字)

模擬模式：

水平時基：

0.5s/格-50ns/格(1-2-5步進)

準確度：

±3%

可變(不確定)：

>2.5%(1至>1.25s/格)

X放大倍數×10：

*大10ns/格(±5%)

準確度：

±5%

延時時間(可選擇)：

140ms–200ns(可變)

釋抑時間：

可變至大約10:1

XY模式：

X放大器帶寬：

0-3MHz(-3dB)

XY相移<3°：

<120kHz

數字模式：

水平時基：

100s/格-100ns/格(1-2-5步進)

準確度：

±2%

X放大倍數×10：

*大20ns/格

準確度：

±2%

XY模式：

X放大器帶寬：

0-50MHz(-3dB)

XY相移：

<3°(<10MHz)

數字存儲

工作模式：

采樣、滾動、單次、XY、包絡、平均、隨機等效采樣

內插：

線性內插

采樣速率(實時采樣)：

*大100MSa/s，8位高速A/D轉換器

采樣速率(隨機等效采樣)：

2GSa/s

延時觸發/預觸發：

-10格至+10格(連續)

顯示刷新率：

*大180/s

帶寬：

2×0-50MHz(-3dB)

上升時間：

<7ns

過沖：

≤1%

信號存儲：

3×2k×8位

參考信號存儲：

3×2k×8位

數學信號存儲：

3×2k×8位

分辨率(點數/格)Yt模式：

X：200/格；Y：25/格

分辨率(點數/格)XY模式：

X：25/格；Y：25/格

操作/讀數/控制

手動：

通過控制鈕

自動設置：

自動進行信號相關參數設置

保存和調用：

9個用戶定義儀器設置

讀數：

顯示菜單、參數、光標和結果

自動測量：

模擬模式：

頻率、周期、VDC、Vpp、Vp+、Vp-

在數字模式中加入：

Vrms、Vavg

光標測量：

模擬模式：

ΔV、Δt、1/Δt(f)、對地電壓、 X和Y比率

在數字模式中加入：

脈沖計數、與觸發點有關的Vt、峰-峰值、峰+、峰-

頻率計數器：

4位(0.01%±1字)0.5Hz-100MHz

接口(標準配備)：

RS-232(用于控制和信號數據傳輸)

接口選件：

HO79-6(IEEE-488, RS-232, Centronics)

元件測試儀：

測試電壓：

大約7Vrms(開路)

測試電流：

*大7mArms(短路)

測試頻率：

大約50Hz

測試接口：

2個4mm?香蕉插孔

一條測試電路導線通過保護接地端(PE)進行接地

更多信息

CRT：

D14-363GY，8×10cm，帶十字線

加速電壓：

大約2kV

軌跡旋轉：

可在前面板上調節

Z輸入(強度調制，模擬)：

*高+5V(TTL)

校準器信號(方波)：

0.2V±1%，1Hz-1MHz(tr<4ns)，DC

電源(交流)：

105-253V，50/60Hz±10%，CATII

功耗：

大約42W(230V/50Hz時)

*低/*高環境溫度：

0°C...+40°C

安全等級：

安全等級I(EN61010-1)

重量：

大約6.0kg

尺寸(寬×高×深)：

285×125×380mm
