美國MEGGER　SMRT43D繼電器保護測試儀

型號：SMRT43D繼電器保護測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SMRT43D繼電器保護測試儀由愛儀器儀表網代理，SMRT43D是一款多功能、輕型便攜式現場設備，能夠測試各種電磁繼電器、固態繼電器和基于微處理器的繼電器、電機過載繼電器和其他類似的保護設備?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

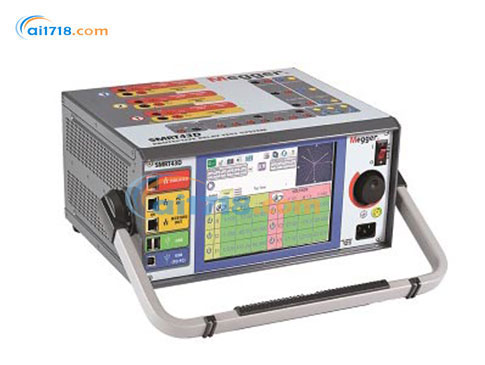

美國MEGGER SMRT43D繼電器保護測試儀簡介：
?SMRT43D是一款多功能、輕型便攜式現場設備，能夠測試各種電磁繼電器、固態繼電器和基于微處理器的繼電器、電機過載繼電器和其他類似的保護設備。
?SMRT43D裝置可以通過內置觸摸屏用戶界面進行手動操作，或通過在 PC 上運行的 AVTS（*可視測試軟件）或 RTMS（繼電器測試管理軟件）對儀器進行控制。
?SMRT43D內置用戶界面被稱為智能觸摸屏界面?，是 Megger公司的第二代能夠運行全新RTMS軟件的自動、半自動和手動控制用戶界面。
?SMRT43D配有可輕松讀取信息的全彩高分辨率的高清大尺寸 TFT LED 觸摸顯示屏，可以顯示交流和直流電流、交流和直流電壓以及時間（秒或周期）等計量值。
?SMRT43D根據所選的測試類型，也可以顯示相角、頻率、電阻、電功率、VA 或功率因數等其他參數。

SMRT43D繼電器保護測試儀特點：
?集成的智能觸摸界面?使用戶能夠通過直觀的高分辨率圖形觸摸屏對儀器進行獨立操作，無需使用外部電腦
?具有4個電壓通道和3個電流通道
?大電流輸出-每相功率高達300VA，測試電流高達45安培
?動態、暫態和GPS衛星同步的端對端測試功能

?IEC 61850測試功能

SMRT43D繼電器保護測試儀應用

測試系統可通過添加特定測試應用所需的電壓-電流、“VIGEN”模塊數量來定制，*多 3 個通道。例如，帶有三個VIGEN 模塊的 SMRT43D 提供了對三相阻抗、定向電源、負序過流和其他需要三相四線星形連接源的設備的完整三相測試。第 4 個電壓通道提供交流參考/同步/極化電壓，或直流電池模擬器電壓源。
每個電流通道的額定電流為 30 Amps @ 200 VA rms 連續，而在短時間內高達 45 Amps @ 300 VA rms。對于測試繼電器面板或機電繼電器，它具有從 4 到 30 安培的獨特平坦功率曲線，可確保始終為負載提供*大的順從電壓。每相的*大順從電壓為 50 伏均方根，兩個串聯通道提供100 伏電壓以測試高阻抗繼電器。三個并聯電流可在 600 VA 時提供高達 12 安培的測試電流，用于以高倍數的抽頭額定值測試接地過流繼電器。
通過三個并聯電流，它可以在 900 VA 下提供高達 135 安培的電流，用于測試所有瞬時過流繼電器。每個電壓通道可以在 150 VA 的輸出功率下提供 0- 30/150/ 300 伏的可變輸出。自動范圍變化是在運行中和負載下完成的。對于測試一組繼電器或較舊的機電阻抗繼電器，它具有 30 到 150 伏的獨特平坦功率曲線，可確保始終為負載
提供*大輸出功率。將VIGEN電壓通道轉換為電流，一個三通道單元可以提供6個電流，用于測試三相電流差動繼電器，包括諧波制動變壓器差動繼電器。

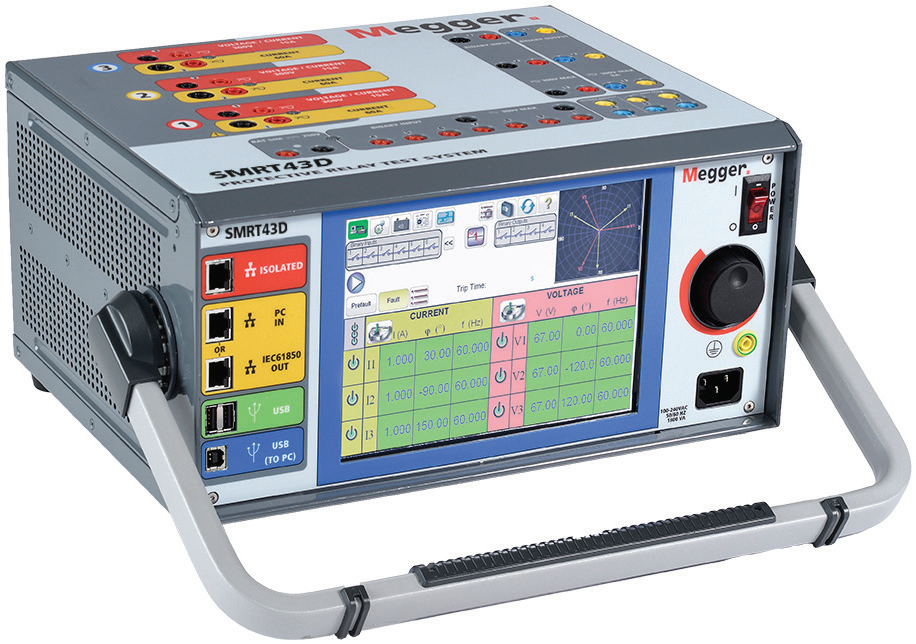

SMRT43D繼電器測試儀

1.開關量輸出 1 和 2 : 額定電壓為 8 安培時為 300 伏。
2.開關量輸入 1 和 2 : 額定 5 至 300 V AC/DC。
3.傳感器輸入: （可選）直流電壓和直流毫安輸入端子。
4.電壓輸出: *多 3 個通道 150 VA 時 300 V，可轉換為每相
120 VA 時 15 A 的電流。
5.電流輸出: *多 3 個通道 60 安培，每相 300 VA。在 900
VA 單相時高達 180 安培。
6.USB 2.0 接口: 通信和控制端口。
7.額外的開關量輸入: 提供 8 個額外的監控電路。
8.堅固的外殼: 玻璃纖維增強塑料。
9.電腦/輸出: 以太網端口是主要的 PC 連接端口。
以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元
同步操作。
10. 額外的開關量輸出: 添加 4 個輸出。開關量輸出 3 和 4 的額定電壓為 300 V AC/DC，8 安培。開關量輸出 5 和 6 是高速的，交流/直流電壓額定值為 400 V峰值，1 安培。
11. IN: 以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元同步操作。此端口還可用于連接到IEC61850 變電站總線以測試 IEC 61850 設備。
12.STVI: 以太網端口是一個 PoE端口，用于連接到 STVI 進行手動控制。
13.AC/DC電壓源: 用作第 4 個交流電壓源（0 -150 V，100 VA）進行同步，或用作可變直流電壓源（0 至250V，100 瓦/3.33安培）作為電池模擬器。
14.輸入電源/電源線插座： 100到240 V, 50/60 Hz.
15.電源開/關: 通電時點亮。
16.保護接地接地插孔。
17.Bluetooth: 藍牙© 提供無線控制。

SMRT43D訂購信息

SMRT43D多相繼保測試儀隨附軟件	零件號
帶有 RTMS 應用程序 CD 的 AVTS Basic	84978
軟件選項
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD	1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD	1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤	1002-102
描述	貨號
帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。套管測試線，一根紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-172
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-173
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684002
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684003
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684006
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684007
靈活的測試線適配器，黑色，1.8 mm 公針，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	90001-845
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-781
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-780
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測試引線一起使用	1002-286

SMRT43D繼電保護測試儀規格

輸入電源

電壓范圍：90-264 伏交流電（AC）
相位：單相（1?）
頻率：50/60 赫茲（Hz）
功率：1800 伏安（VA）

輸出特性

所有輸出不受線路電壓和頻率突變的影響，且均經過穩壓處理，負載阻抗變化不會對輸出產生影響。每個輸出（VIGEN）模塊包含一個電壓放大器和一個電流放大器，所有放大器輸出均為隔離式或懸浮式?？筛鶕x項要求，將 SMRT 系列設備的放大器公共回路連接至機殼接地端。

輸出電流源

配備三個 VIGEN 模塊的 SMRT43D 可提供*多三個電流源，每通道輸出電流和功率額定值均以交流電有效值（AC rms）和峰值功率額定值標注。

單通道輸出

輸出電流	功率	*大電壓（Max V）
1 安培（A）	15 伏安（VA）	15.0 伏有效值（Vrms）
4 安培（A）	200 伏安（VA）（峰值 282 伏安）	50.0 伏有效值（Vrms）
15 安培（A）	200 伏安（VA）（峰值 282 伏安）	13.4 伏有效值（Vrms）
30 安培（A）	200 伏安（VA）（峰值 282 伏安）	6.67 伏有效值（Vrms）
45 安培（A）	300 伏安（VA）（峰值 424 伏安）	6.67 伏有效值（Vrms）
直流 30 安培（DC 30A）	200 瓦特（W）	-

占空比：30 安培（連續輸出）；45 安培（1.5 秒輸出）

三電流并聯輸出

輸出電流	功率	*大電壓（Max V）
12 安培（A）	600 伏安（VA）（峰值 848 伏安）	50.0 伏有效值（Vrms）
50 安培（A）	600 伏安（VA）（峰值 848 伏安）	13.4 伏有效值（Vrms）
90 安培（A）	600 伏安（VA）（峰值 848 伏安）	6.67 伏有效值（Vrms）
135 安培（A）	900 伏安（VA）（峰值 1272 伏安）	6.67 伏有效值（Vrms）

兩電流串聯輸出

兩電流串聯時，合規電壓翻倍，可提供：

4.0 安培（A）@ 100 伏有效值（Vrms）
*高 30 安培（A）@ 13 伏有效值（Vrms）

交流電壓輸出

SMRT43D 可提供三個 0-300 伏交 / 直流（AC/DC）電壓源，還可提供第四個交 / 直流電壓源，用作參考同步電壓或電池模擬器（詳見 “交 / 直流輔助電壓通道” 部分）。

電壓輸出量程及參數

輸出電壓	功率	*大電流（Max I）
30 伏（V）	150 伏安（VA）	5 安培（A）
150 伏（V）	150 伏安（VA）	可變 2
300 伏（V）	150 伏安（VA）	0.5 安培（A）
直流（DC）	150 瓦特（W）	-

占空比：連續輸出

PowerV? 電壓放大器 - 擴展功率范圍

SMRT43D 的電壓放大器在 150V 量程的 30-150 伏區間內呈現平穩功率曲線，可滿足高電流應用測試需求（如面板測試），也適用于對功率電壓源要求較高的老式機電式距離繼電器測試。

交 / 直流（AC/DC）輔助電壓通道

該通道可作為可變交流電壓源（用作極化或同步電壓源），或作為具有可變直流輸出電壓的電池模擬器。

交流（AC）參數

量程	功率	*大電流（Max I）
30 伏（V）	100 伏安（VA）	3.33 安培（A）
150 伏（V）	100 伏安（VA）	0.67 安培（A）

直流（DC）參數

量程	功率	*大電流（Max I）
30 伏（V）	100 瓦特（W）	3.33 安培（A）
250 伏（V）	100 瓦特（W）	0.4 安培（A）

相位角

量程：0.00-359.99 度（逆時針 / 順時針旋轉），或 0.00-±180.00 度
精度：50/60 赫茲（Hz）下，典型值 ±0.02°，*大值 ±0.25°

頻率

輸出模塊可提供可變頻率輸出，具體參數如下：

量程：直流（DC）；0.001-1000.000 赫茲（Hz）
瞬態信號：輸出放大器可提供直流（DC）至 10 千赫茲（kHz）的瞬態信號，用于播放 COMTRADE 格式文件
分辨率：0.001 赫茲（Hz）
精度：
- 50/60 赫茲（Hz）、0-50°C 環境下，典型值 2.5 ppm，*大值 25 ppm
- 交 / 直流輔助通道：50/60 赫茲（Hz）下，*大值 250 ppm

計量功能

觸摸屏可同時顯示測量的輸出量（如交流電流、交流電壓、直流電壓、直流電流、時間）。預設交 / 直流輸出可在啟動前顯示近似的電壓 / 電流輸出值，便于快速預設輸出參數。根據當前顯示的測試界面不同，還可顯示相位角、頻率、歐姆（Ω）、瓦特（W）、伏安（VA）和功率因數等參數。所有精度參數均基于 50/60 赫茲（Hz）、量程 10%-* 的條件下標注。

交流電壓幅值

精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
分辨率：0.01
測量方式：交流有效值（AC RMS）
量程：30 伏（V）、150 伏（V）、300 伏（V）

交流電流幅值

精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
分辨率：0.001/0.01
測量方式：交流有效值（AC RMS）
量程：30 安培（A）、60 安培（A）

直流電壓幅值

精度：典型值 0.1% 量程；*大值 0.25% 量程
分辨率：0.01
測量方式：有效值（RMS）
量程：30 伏（V）、150 伏（V）、300 伏（V）

直流電流幅值

精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
分辨率：0.001/0.01
測量方式：有效值（RMS）
量程：30 安培（A）

交 / 直流輔助電壓通道

交流精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
直流精度：典型值 0.1% 量程；*大值 0.25% 量程
分辨率：0.01
測量方式：有效值（RMS）
量程：30 伏（V）、150 伏（V）（交 / 直流）、250 伏（V）（直流）

總諧波失真

50/60 赫茲（Hz）下，典型值小于 0.1%，*大值 2%

計時器

計時器 - 監視器輸入端口用于監視輸入信號并標記時間（類似事件順序記錄儀）。此外，二進制輸入控制可讓用戶執行 “與 / 或” 邏輯功能，并根據條件控制二進制輸出繼電器，實時模擬斷路器、跳閘、重合閘和載波控制操作。計時器可顯示秒（Seconds）或周波（Cycles），參數如下：

秒（Seconds）：0.0001-99999.9（自動量程）
周波（Cycles）：0.01-99999.9（自動量程）
精度：典型值 ±0.001% 讀數；0-50°C 環境下，*大值 ±2 *低有效位 + 0.005% 讀數

二進制輸入

功能：*多 10 個啟動 / 停止 / 監視門輸入，用于監視繼電器觸點或跳閘可控硅（SCR）的運行狀態，輸入門配備通斷指示燈（檢測到通斷時指示燈亮起）
擴展功能：除用作濕 / 干觸點外，二進制輸入可編程觸發二進制輸出序列
輸入額定值：*高 300 伏交 / 直流（AC/DC）
