美國MEGGER　TDR2000/TDR2010雙通道時域反射儀

型號：TDR2000/TDR2010雙通道時域反射儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

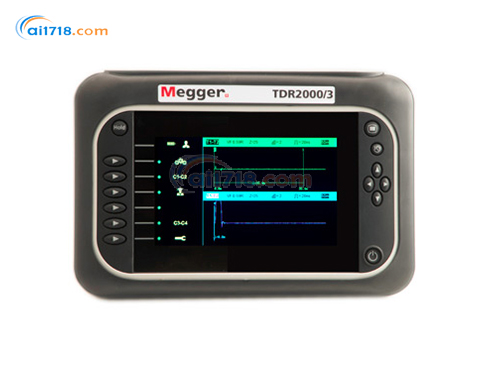

美國MEGGER TDR2000/TDR2010雙通道時域反射儀由愛儀器儀表網代理，TDR2000/TDR2010是一個高度便攜、分辨率高、結構緊湊的雙通道時域反射計，帶彩色大屏幕，可定位配對金屬電纜的故障。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TDR2000/TDR2010雙通道時域反射儀簡介：

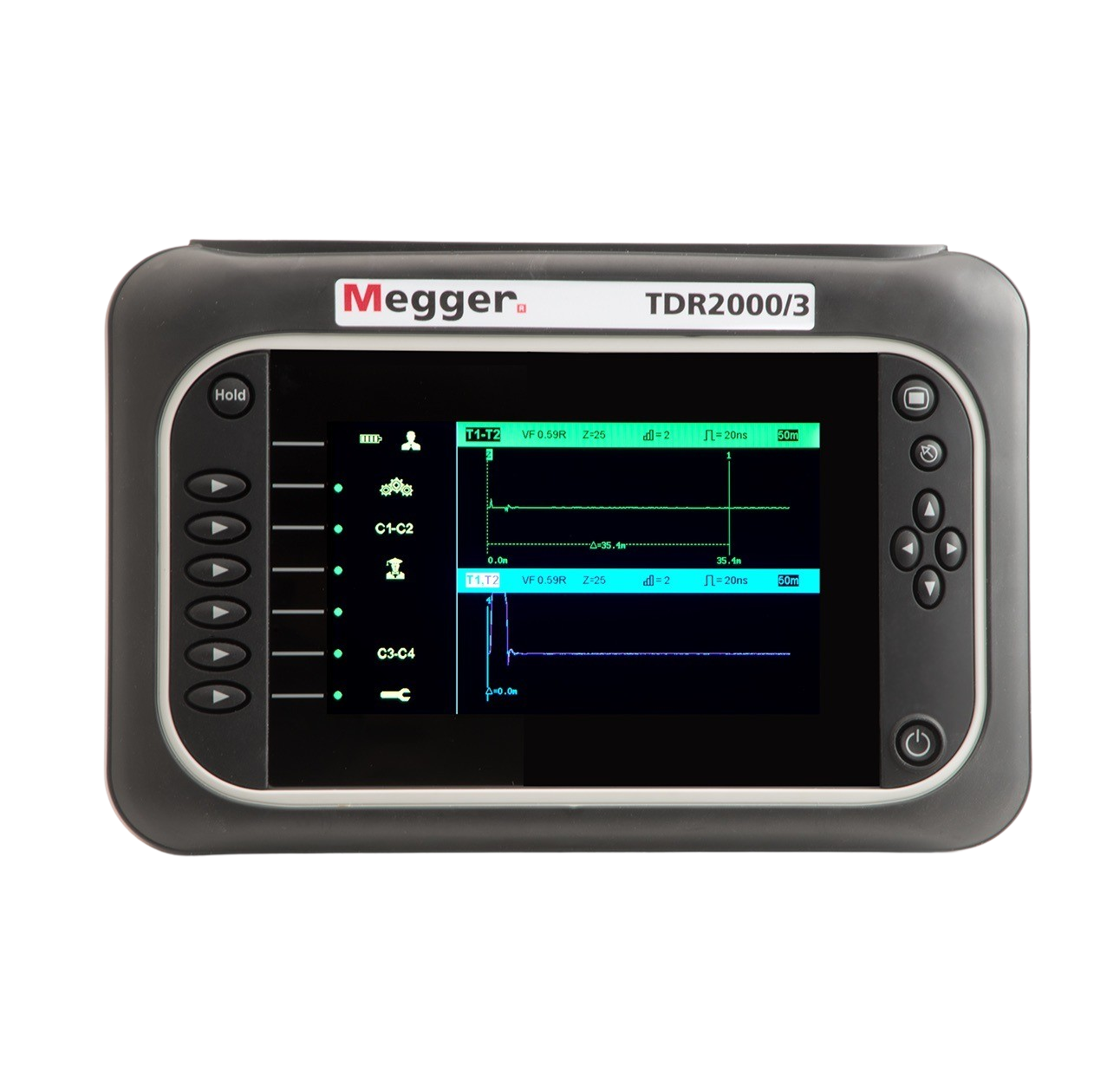

Megger® TDR2000/3、TDR2010 及 TDR2050 是一款先進的雙通道高分辨率緊湊型時域反射儀（TDR），配備彩色顯示屏，可用于定位金屬對絞電纜的故障。

本系列所有時域反射儀（TDR）的*小分辨率為 0.1 米 / 0.3 英尺，*大量程為 20 千米 / 65000 英尺，具體取決于所選的速度系數和電纜類型。

該系列儀器提供多種輸出阻抗選擇（TDR2000/3 和 2010：25、50、75、100、125 歐姆 + 自動模式；TDR2050：25、50、75、100、140 歐姆 + 自動模式），并具備自動阻抗匹配功能。速度系數可在 0.2 至 0.99 之間調節，以滿足各類電纜測試需求。

TDR2000/TDR2010雙通道時域反射儀功能與優勢

TDR2000 系列配備大尺寸高分辨率彩色 WVGA 顯示屏，且具有便捷的設置功能。方向控制按鈕與軟鍵相結合，為用戶提供直觀、簡便的操作體驗。

自動選擇功能：可根據所需量程自動選擇*有效的參數，助力快速分析時域反射儀（TDR）軌跡。同時，用戶可手動關閉自動功能進行精細調節，從而識別難以判定的故障。
雙軌跡與雙光標功能：具備高度靈活性，操作人員可全面掌控，且能即時顯示兩點之間的距離。
軌跡對比功能：可仔細對比不同狀態下的軌跡。超高分辨率結合白光背光以及用戶可自定義的配色方案，讓圖形顯示更加清晰鮮明，幫助用戶識別軌跡上的關鍵事件。
600V CAT IV 輸入保護：TDR2050 是該級別*內置 600V 輸入保護濾波器的時域反射儀（TDR）。能夠連接至可能帶電的電路，使其成為一款靈活性更高、適用范圍更廣的儀器。
軌跡存儲：內置 100 個軌跡存儲器，可存儲和調取測試結果。調取的軌跡可在顯示屏上進行分析，或與實時顯示的軌跡對比，以輔助故障定位。此外，通過提供的 TraceXpert 軟件和 USB 數據線，可經由 USB 端口將存儲的結果下載至計算機。
階躍式 TDR 功能：標準脈沖式時域反射儀（TDR）的 “死區” 效應可能會掩蓋近端故障，導致無法檢測。TDR2050 新增的階躍功能可解決這一問題。階躍式 TDR 技術能以全強度注入信號，并保持該強度直至檢測到干擾，非常適合檢測標準脈沖式時域反射儀（TDR）可能遺漏的近端故障。
距離相關增益：TDR2050 內置的該功能，可通過沿返回信號逐漸提高增益，抵消長線路上信號衰減的下降，從而更均勻地呈現軌跡上所有點的相對衰減情況。
故障識別：梅格（Megger）*內置的自動查找（AutoFind）模式可快速識別故障。按下自動查找（AutoFind）鍵，儀器會自動調節量程和增益，并將光標定位到電纜上的*個主要事件點；再次按下該鍵，光標會跳轉至下一個檢測到的干擾點。
端點查找（FindEnd）功能：TDR2050 還具備端點查找（FindEnd）功能，用戶可通過該功能自動搜索軌跡，確定被測電纜的端點，適用于需要快速測量電纜長度的場景。對于希望手動控制的用戶，手動操作模式可提供全面的手動調節權限，優化響應以輕松識別故障。
配色方案：使用 TDR2050 時可能遇到多種不同的光照條件，且存在色覺障礙等視力限制問題，因此儀器中增設固定配色方案至關重要。相較于其他梅格（Megger）時域反射儀（TDR）僅有的默認（Default）和戶外（Outdoor）兩種配色方案，TDR2010 和 TDR2050 額外增加了 6 種固定配色方案，且設有 2 個自定義檔位，用戶可通過為多達 7 個屏幕元素選擇顏色，自定義專屬配色方案。
軌跡標記（Trace Tagging）功能：TDR2010 和 TDR2050 還具備軌跡標記（Trace Tagging）功能，用戶可為保存的軌跡添加名稱，如電路編號、建筑物名稱或其他任何希望與軌跡一同保存的標識性文本。每條軌跡可存儲*多 32 個字符的字母數字文本字符串，且支持包含重音符號的大寫字母。
TraceXpert 電腦軟件：TDR2000/3、TDR2010 和 TDR2050 均標配梅格（Megger）TraceXpert 軟件，該軟件可全面控制已保存軌跡結果的下載、報告生成和上傳。軟件基于數據庫設計，操作簡便易用，是滿足各類數據處理需求的理想工具。

產品型號

TDR2000 系列包含 4 種型號，具體參數如下：

型號	參數詳情
TDR2000/3	全功能高分辨率時域反射儀（TDR），配備背光彩色顯示屏，采用鋰離子可充電電池供電，標配 2 對微型夾測試線
TDR2000/3P	與 TDR2000/3 功能相同，區別在于將微型夾測試線替換為雙熔斷測試線
TDR2010	與 TDR2000/3 功能相同，額外增加軌跡標記（Trace Tagging）功能和更多配色方案選擇
TDR2050	與 TDR2010 功能相同，額外具備 600V CAT IV 防護等級、階躍式（Step）功能、距離相關增益（DDG）功能和端點查找（FindEnd）功能

產品優勢

背光彩色圖形液晶顯示屏（分辨率 800×480）
顯示屏對比度可調節
分辨率高達 0.1 米
自動查找（AutoFind）功能輔助定位潛在故障
內置 100 條軌跡存儲器
配備 USB 接口，可連接電腦實現軌跡上傳與下載
“TraceXpert” 電腦軟件分析工具
TDR2000/3 和 TDR2010 適用于電信 TNV-3 電路或 150V CAT IV 電力電路
TDR2050 適用于電壓高達 600V CAT IV 的電力電路
內置電源阻斷濾波器
防護等級達 IP54（防塵防水）
輸出阻抗可選擇（TDR2000/3 和 2010：25、50、75、100、125 歐姆 + 自動模式；TDR2050：25、50、75、100、140 歐姆 + 自動模式）
2 納秒脈沖，適用于近端故障定位
自動（AUTO）選項，可針對各量程選擇增益和脈沖參數
自動（AUTO）選項，可使輸出阻抗與電纜匹配
距離單位可切換（米或英尺）
鋰離子可充電電池（典型續航時長 12 小時）

TDR2000訂購信息

描述	訂購代碼
標配附件
TDR2000/3P 和 TDR2050 測試線組
可伸縮護套熔斷測試線（2 對）	1006-511
下載套件	1003-353
便攜箱	1003-217
交直流充電器	1003-352
用戶指南光盤
可選附件
微型夾測試線組（1 對）	6231-652
分芯熔斷測試線組（1 對）	1002-015
備用電池	1002-552
端子適配器套件	1003-218
交流電源線 - 英國標準	25970-028
交流電源線 - 歐盟標準	1009-622
交流電源線 - 美國標準	25970-002
紅黑探針與夾子（適用于所有梅格（Megger）TDR 熔斷測試線）	1002-491
可伸縮護套熔斷測試線（1 對）	1006-511

TDR2000/TDR2010雙通道時域反射儀規格

除非另有說明，本技術規格均在環境溫度為 20°C 時測得。

常規參數

參數	詳情
量程	大 20000 米，小分辨率 0.1 米（*大量程取決于電纜類型）
輸出阻抗	TDR2000/3 和 2010：25、50、75、100、125 歐姆 + 自動模式；TDR2050：25、50、75、100、140 歐姆 + 自動模式
自動關機	用戶可設置自動關機計時器，可選時間為 1、5、10 分鐘或*關機
電池	鋰離子可充電電池
電池充電時間	在 0°C 至 40°C 環境下，充電時間為 6 小時
電池續航	典型續航時長 12 小時

安全性能

TDR2000/3 和 2010 符合 IEC61010-1 標準，可連接至電壓高達 150V CAT IV 或 300V CAT III 的帶電系統
TDR2050 防護等級為 600V CAT IV；若端子間電壓超過 300V，必須使用熔斷測試線
符合 EN60950-1、EN61010-1、UN38.3 和 EN62133 標準

電磁兼容性（EMC）

符合電磁兼容性標準（輕工業環境）BS EN 61326-1，所有抗擾度測試的*低性能等級為 “B” 級

機械性能

參數	詳情
防護等級（IP rating）	儀器適用于室內外使用，防護等級達 IP54
外殼材質	ABS 塑料
尺寸	290 毫米（11.4 英寸）×190 毫米（7.5 英寸）×55 毫米（2.2 英寸）
重量	1.7 千克（3.8 磅）
連接器	4 個 4 毫米安全端子和 2 個 F 型連接器，可適配其他標準推入式適配器；TDR2050 不配備 F 型連接器
測試線	TDR2000/3 和 TDR2010：2 對 2 米長測試線，均為 “2 個 4 毫米絕緣連接器 + 微型鱷魚夾” 配置；TDR2000/3P 和 TDR2050：2 對 1.5 米長可伸縮護套測試線
顯示屏	800×480 像素彩色圖形液晶顯示屏，適用于戶外環境查看；配色方案選擇：TDR2000/3 有 2 種，TDR2010 和 TDR2050 有 8 種；自定義配色方案：TDR2000/3 有 1 個檔位，TDR2010 和 TDR2050 有 2 個檔位
背光	所有配色方案均配備常亮背光，亮度可調節

環境參數

參數	詳情
工作溫度與濕度	溫度范圍：-15°C 至 +50°C（5°F 至 122°F）
存儲溫度與濕度	溫度范圍：-20°C 至 70°C（-4°F 至 158°F）
