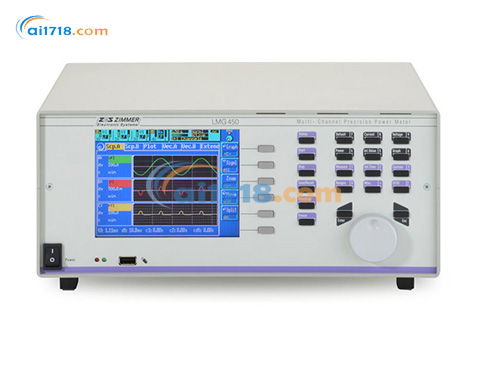

德國GMC-Instruments　LMG450功率分析儀

型號：LMG450功率分析儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments LMG450功率分析儀由愛儀器儀表網代理，本產品是電力電子和能源分析的通用工具,四通道便攜式功率分析儀，0.1%基本精度，連續無間隙采樣測量，諧波及間諧波分析，模擬量和數字量輸入輸出，獨立的電流傳感器輸入通道，電流傳感器輸入自動量程補償
。現在熱賣中，如需購買LMG450功率分析儀，可通過ai1718.com的客服熱線聯系我們！

LMG450功率分析儀簡介：

四通道便攜式功率分析儀，0.1%基本精度，連續無間隙采樣測量，諧波及間諧波分析，模擬量和數字量輸入輸出，獨立的電流傳感器輸入通道，電流傳感器輸入自動量程補償

?通道：4個；精度：0.1%；帶寬：DC--20KHz；電壓范圍：6--600V；電流范圍：0.6--16A；

?四組獨立的測量通道，通道間相互隔離；
?極低的容抗和極高的動態共模抑制比及抗干擾能力；
?連續無間隙采樣測量過程；
?諧波及間諧波分析；
?模擬量和數字量輸入輸出；
?獨立的電流傳感器輸入通道；
?電流傳感器輸入自動量程補償(相位及幅值)；
?彩色屏幕顯示:4-8個測量值,波形圖,計算圖表,柱狀圖,矢量圖及(菲涅耳圖)；
?有公式編輯器和LabVIEW 驅動，用戶可方便的進行二次開發；

LMG450功率分析儀特點：
?在電網正常運行時自動進行局部放電檢測（無需對電纜線路斷電）
?4組獨立的電流和電壓通道
?輸入通道隔離，極低的對地電容，確保高動態共模抑制和抗干擾性
?*無間隙采樣測量過程
?諧波及間諧波分析，可分別達99次
?模擬量和數字量輸入/輸出
?附加電流傳感器輸入
?相位、振幅自動補償電流傳感器
?高速數據傳輸接口、內存卡插槽，軟盤驅動器
?圖形化彩色顯示屏，顯示4-8個測量值、波形、計算值、柱狀圖和矢量圖 (fresnel圖)
?人性化設計，用戶界面友好
?帶公式編輯器
?帶LabVIEW 驅動

LMG450功率分析儀應用領域：
?三相電機及驅動系統；
?多通道輸入/輸出的供電系統；
?變壓器的效率和矢量組檢測；
?方便、*地檢測開關設備；

?電力電子和能源分析的通用工具；

L45-Z00	LMG450 手冊，德語或英語
L45-Z01	LMG450 的 19 英寸機架安裝套件
L45-Z02	LMG450 攜帶/傾斜手柄桿
L45-Z04	LMG450 及配件的手提箱
L45-Z13	LMG450/500 主從電纜，長度 1m， 2 個 LMG450 通過同步輸入連接，可同時測量 4 個以上的相位可能的耦合： LMG450LMG450 LMG450LMG500（1-8 相） LMG500（1-8 相）LMG500（1-8 相）
L45-Z18	增量速度傳感器適配器到 LMG450 測量通道（HD15 傳感器輸入）
L45-Z318	RS232 - 以太網 - 轉換器，10/100Mbit
LMG-Z-AMP	3p-3w 系統的人工星點模擬
L5-Z03	用于連接兩個 LMG450 和/或 LMG95 之間的過程信號接口（模擬和數字）的電纜
L5-IOBOX-S	適配器（也適用于 DIN 導軌安裝），由 25 極 SUB-D 連接器連接至螺釘籠式連接器，導線截面*大可達 1.5mm x mm
L5-IOBOX-F	適配器（也適用于 DIN 導軌安裝），由 25 極 SUB-D 連接器連接至彈簧籠式連接器，導線截面*大可達 1.5mm x mm
L45-Z09	適配器 BNC 至 HD15，用于隔離帶電壓輸出的電流傳感器；不帶 EEPROM
L45-Z22	適配器安全插頭至 HD15，用于隔離電流傳感器，電流輸出高達 1,2Apk；EEPROM 用于存儲縮放比例

LMG450功率分析儀規格

電壓測量范圍

標稱值 / V	6	12.5	25	30	50	100	250	600
*大有效值 / V	7.2	14.4	30	60	100	130	270	720
滿量程*大峰值 / V	12.5	25	50	60	100	200	400	1600
過載能力	1500V for 1s
輸入阻抗	1MΩ，20pF

電流測量范圍（直接測量）

標稱值 / A	0.6	1.2	2.5	5	10	16
*大有效值 / A	1.3	2.6	5.2	10	18	18
滿量程*大峰值 / A	1.875	3.75	7.5	15	30	60
過載能力	18A 持續，50A 持續 1 秒，150A 持續 20ms
輸入阻抗	2mΩ

外部隔離電流傳感器的電壓測量范圍

標稱值 / V	0.12	0.25	0.5	1	2	4
*大有效值 / V	0.15	0.3	0.6	1.2	2.5	5
滿量程*大峰值 / V	0.25	0.5	1	2	4	8
過載能力	250V 持續 1 秒
輸入阻抗	100kΩ，10pF

測量精度

測量精度	±（測量值 % + 量程 %）
直流	0.2+0.2
1Hz…1kHz	0.1+0.1
45…65Hz（交流耦合）	0.05+0.05
1kHz…5kHz	0.2+0.2
5kHz…20kHz	0.3+0.4

電流（直接測量）

1Hz…1kHz	0.15+0.1
45…65Hz（交流耦合）	0.05+0.05
1kHz…5kHz	0.2+0.2
5kHz…20kHz	0.5+0.5

有功功率（直接測量）

1Hz…1kHz	0.2+0.1
45…65Hz（交流耦合）	0.07+0.04
1kHz…5kHz	0.3+0.2
5kHz…20kHz	0.6+0.5

電流（通過外部電流傳感器）

1Hz…1kHz	0.1+0.1
45…65Hz（交流耦合）	0.05+0.05
1kHz…5kHz	0.2+0.2
5kHz…20kHz	0.3+0.4

有功功率（通過外部電流傳感器）

1Hz…1kHz	0.15+0.1
45…65Hz（交流耦合）	0.07+0.04
1kHz…5kHz	0.3+0.2
5kHz…20kHz	0.6+0.5

其他參數

同步：測量基于信號周期同步，可選擇從 u (t)、i (t)、p (t)、u2 (t)、i2 (t) 通過可設置濾波器確定周期，即使在脈寬調制變頻器和調幅電子鎮流器信號下也能實現穩定讀數，也可與外部信號或 “Line” 同步。
示波器功能：采樣值隨時間的圖形表示。
繪圖功能：*多四個讀數的時間圖，*小分辨率 50ms。
諧波分析（符合 CE 標準）：根據 EN61000-4-7 測量電流和電壓，按 EN61000-3-2（預合規）評估，分析電流、電壓和功率高達 99 次諧波（*大 10kHz），包括直流部分共 100 次諧波，基波范圍 1Hz 至 1.2kHz，可通過可選整數分頻器（1…50）創建新的參考基波以檢測間諧波。
閃變測量：符合 EN61000-4-15 的閃變儀，按 EN61000-3-3 評估。
瞬態監控與存儲：存儲和圖形顯示瞬態，分辨率 20μs，存儲深度 140 萬采樣值 / 通道，記錄持續時間 0.05 至 60 秒可選，可調預觸發，多種觸發方式。
