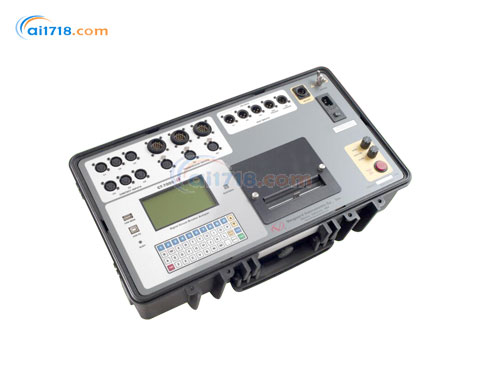

美國Vanguard　CT-7000 S3數字?jǐn)嗦菲鞣治鰞x

型號：CT-7000 S3數字?jǐn)嗦菲鞣治鰞x

品牌：美國Vanguard

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國Vanguard

由世界各地電力工程師的精心設計和開發的儀器。先鋒儀器公司（VIC）成立于1991年。目前，我們的28,000平方英尺的設施包括管理，設計與工程和制造業務。自成立以來，VIC的愿景是開發和制造用于測試變電站EHV斷路器和其他電氣設備的創新測試設備。 VIC第一個產品是一臺電腦...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Vanguard CT-7000 S3數字?jǐn)嗦菲鞣治鰞x由愛儀器儀表網代理，本產品是先鋒的第四代超高壓斷路器分析儀?？赏ㄟ^測量主觸點和電阻器接觸時間來充分分析斷路器的性能?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CT-7000 S3數字?jǐn)嗦菲鞣治鰞x簡介：
?CT-7000 S3是先鋒的第四代超高壓斷路器分析儀。
?CT-7000 S3具有3個（零件編號9021-UC）或6個接點定時通道（零件編號9100-UC）。
?CT-7000 S3可通過測量主觸點和電阻器接觸時間來充分分析斷路器的性能。
?速度，超程，反彈和接觸。接觸和運動分析都可以在所有斷路器操作（開，關，開 - 關，關 - 開，開 -關 - 開）上執行。 CT-7000 S3的時間窗口可在1秒，10秒和20秒之間選擇。

CT-7000 S3數字?jǐn)嗦菲鞣治鰞x特點：

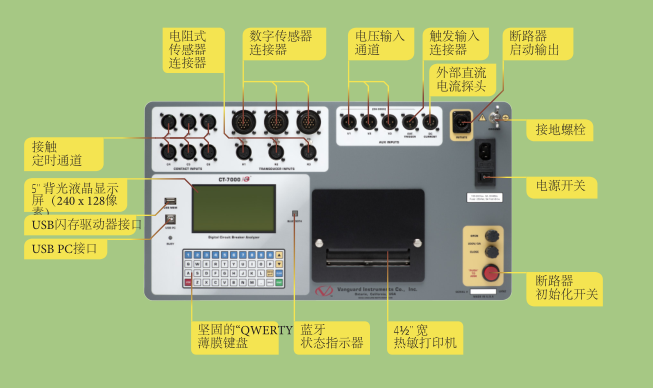

CT-7000 S3數字?jǐn)嗦菲鞣治鰞x-1

接觸時間輸入
?CT-7000 S3的干觸點定時通道（*多6個通道）用于定時斷路器主觸點。每個主觸點定時通道能夠檢測主觸點和插入電阻的接觸時間。定時結果以毫秒和周期顯示。

斷路器行程和速度
?CT-7000 S3上有三個專用的數字行程傳感器通道，用于測量電路斷路器觸點行程，速度，超行程和反彈。使用Vanguard數字行程傳感器時，不需要進行校準和設置。斷路器觸點速度根據觸點在一段時間內的行程計算得出。計算速度的特殊公式也適用于CT-7000 S3。一個特殊的功能也可用于“慢關閉”測試斷路器并獲得測試結果報告。

電阻器類型
?傳感器輸入
CT-7000 S3提供3個電阻式傳感器輸入通道。這些輸入通道用于連接任何電阻式傳感器，以監測斷路器的運動。傳感器電阻范圍從200歐姆到10K歐姆。

?電壓監測通道
CT-7000 S3具有三個電壓監視輸入通道（V1，V2和V3）。V1電壓通道專用于監視分站DC供電或線圈電壓（0-255 V，DC或峰值A(chǔ)C）。標稱和*小直流電源電壓水平被記錄和打印在表格報告中。顯示直流電源的模擬波形繪制在圖形報告上。兩個數字電壓輸入通道V2和V3專用于監視電壓開/關狀態是否存在斷路器輔助開關。顯示V2和V3活動的數字波形繪制在圖形報告上。 V2和V3活動的三個定時事件被記錄并打印在列表報告中。

開/關線圈電流
?監控
一個內置的霍爾效應傳感器記錄開/關線圈的電流幅度和波形。斷路器的線圈電流波形，實際上是線圈性能“指紋”或“電流曲線”，可以用作分析斷路器性能的診斷工具。

斷路器啟動功能
?內置的固態啟動裝置用于操作CT-7000 S3的斷路器。操作模式包括OPEN，CLOSE，OPEN-
CLOSE，CLOSE-OPEN和OPEN-CLOSE-OPEN。可通過使用可編程的延遲時間（以毫秒為單位）或通過檢測特定的斷路器觸點狀態來啟動多種操作，如開 -關，關 - 開，開 - 關 - 開。記錄斷路器線圈的電流幅度和波形，并可以打印在熱敏打印機上。

計算機接口
?CT-7000 S3可以通過USB或可選的藍牙接口進行電腦控制?；赪indows的斷路器分析軟件隨每個單元提供。使用這個軟件，斷路器可以在PC上定時?？梢詮腃T-7000 S3中檢索測試記錄，然后將其存儲在PC上，以供將來分析和重新生成。電路斷路器測試計劃也可以在PC上
創建并傳送到CT-7000 S3。另外，測試記錄可以自動導出為Excel，PDF和XML格式。

內置熱敏打印機
?CT-7000 S3內置的4K“寬幅熱敏打印機可以以表格和圖形格式打印斷路器觸點分析結果。

用戶界面
?CT-7000 S3具有背光圖形LCD屏幕（240x 128像素），可在陽光直射和低照度下觀看。一個堅固的44鍵“QWERTY”式薄膜鍵盤用于控制單元和輸入信息。

診斷功能
?CT-7000 S3可以對其內部電子裝置進行診斷?？梢詧?zhí)行診斷來驗證連線電纜連接并測試行程傳感器的電子元件。

內部測試記錄和測試
?計劃存儲
CT-7000 S3使用閃存在內部存儲多達200條測試記錄。測試記錄可以在設備內置的4.5“寬熱敏打印機上調用和打印，測試記錄也可以通過USB端口或藍牙（可選）傳輸?shù)経SB閃存驅動器，或者通過附帶的Windows 基于軟件。
在CT-7000 S3的閃存中*多可以存儲100個斷路器測試計劃。測試計劃由所有斷路器性能規格（接觸時間，沖程，速度等）組成。當測試計劃與定時測試一起使用時，通過將實際性能與存儲的測試計劃中的規格進行比較來生成合格/不合格報告。測試計劃可以從USB閃存驅動器傳輸?shù)紺T-7000 S3，也可以通過USB端口或藍牙（可選）從PC傳輸?shù)紺T-7000 S3。

CT-7000 S3數字?jǐn)嗦菲鞣治鰞x可選功能：
“ 在線” 定時模式
?除傳統的離線定時模式外，CT-7000 S3還提供可選的三相“在線”定時模式。在這種模式下，CT-7000 S3捕捉斷路器的跳閘或閉合時間，跳閘/閉合線圈電流“指紋”以及斷路器仍在使用中的電源電壓。跳閘/關閉時間導出從脫扣時間或閉合線圈開始到由AC鉗位電流傳感探針檢測到的斷路器的套管電流斷路器。跳閘/關閉電流波形也可以通過一個外部鉗位直流電流探頭捕獲。
?“在線”定時模式可以在很少或沒有停機時間的情況下檢測斷路器的運行情況。在此模式下，斷路器的*跳閘操作時間被捕獲。如果斷路器在長時間的使用中并且處于關閉位置，斷路器的*跳閘時間可能由于粘性機制而變慢?！霸诰€”模式在這種情況下非常有用，因?yàn)閭鹘y(tǒng)的斷路器定時可能不會檢測到這種情況，因?yàn)樵?次定時測試之前可能發生過幾次操作。

雙地面測試模式
?通過可選的雙重接地測試模式，CT-7000 S3可以測量套管兩側接地的CB接觸時間。鉗式探頭連接到CB安全接地帶的一側，交流信號連接到該帶上。探頭上的傳感器將檢測到CB觸頭斷開或閉合時感應的交流信號的變化。

藍牙接口
?可選的藍牙接口可用于無線連接CT-7000 S3與PC。

CT-7000 S3連接

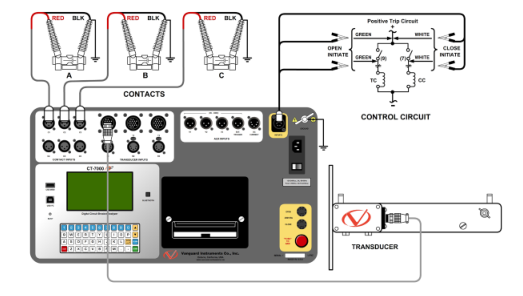

CT-7000 S3數字?jǐn)嗦菲鞣治鰞x-2

典型的CT-7000 S3 連接

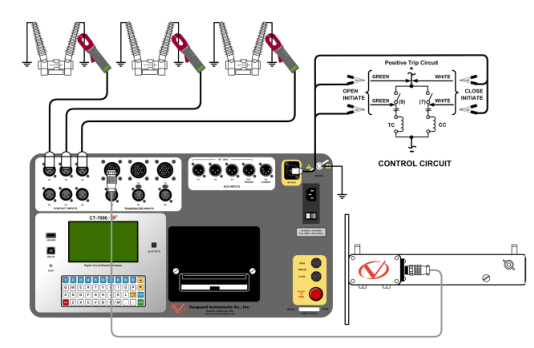

CT-7000 S3數字?jǐn)嗦菲鞣治鰞x-3

可選雙地線測試模式的連接

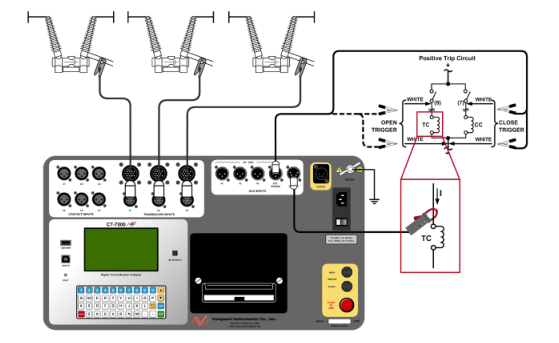

CT-7000 S3數字?jǐn)嗦菲鞣治鰞x-4

連接可選的在線計時模式

物理規格	尺寸: 21K”W x 8”H x 14” D (53 cm x 20 cm x 35 cm) 重量: 15 lbs. (6.8 Kg)
輸入功率	3 A, 100 ? 240 Vac, 50/60 Hz
干觸點輸入	3個頻道（9021-UC）或6個頻道（9100-UC）。每個通道可以檢測到主觸點和電阻器的接觸時間。
計時窗口	1秒，10秒或20秒
定時分辨率	±1微秒@ 1秒持續時間，±10微秒±500微秒。持續時間，20秒±1.0毫秒。持續時間
定時準確度	0.05％讀數±0.05毫秒@ 1秒持續時間
干觸點檢測范圍	關閉: 少于20 ohms; 開啟: 大于5,000 ohms
電阻檢測范圍	50 ? 5,000 ohms
觸發輸入電壓	開/關: 24 ? 300 V, dc or peak ac
干接點輸入保護	所有觸點輸入都接地，直到測試。輸入通道也可以防止靜電放電。
斷路器操作	啟動打開，關閉，開閉，關 - 開，開閉開
電壓傳感輸入范圍	V1：模擬輸入; 0?250 V直流或峰值交流; 靈敏度±1 V; 記錄和打印電壓電平 V2和V3：電壓有/無檢測器輸入; 24?255 V直流或峰值交流; 記錄并打印3個計時事
斷路器啟動容量	30 A, 250 V ac/dc max
電阻式傳感器輸入	3通道，200歐姆?10 K歐姆
數字行程傳感器輸入	3個數字行程傳感器通道; 線性范圍：0.0～60.0 in（±0.01 in）; 旋轉范圍：0?360度（±0.36度）
啟動電流度數范圍	一個非接觸霍爾效應傳感器，0～20安培范圍，直流到5赫茲交流
接觸位移點差	測量“慢關”的接觸點距離; 結果可以打印
顯示	5" 背光液晶顯示屏（240 x 128像素）;可以在明亮的陽光和低光照下觀看
內部測試記錄存儲	可存儲200條測試記錄和100條測試計劃
打印機	內置4K“寬幅熱敏打印機，可同時打印圖形觸點行程波形和列表測試結果
外部數據存儲	USB閃存驅動器接口，用于外部存儲測試記錄和測
pc 軟件	購買價格包括基于Windows®的斷路器分析軟件（VCBA S2）。軟件更新可在不收取額外費用
電腦接口	一個USB端口，可選的藍牙接口
安全	設計符合UL 6101A-1和CAN / CSA C22.2 No 1010.1-92標準
濕度	90°RH，40°C（104°F），無冷凝
溫度	操作: -10°C to +50°C (+15°F to +122°F) 存儲: -30°C to +70°C (-22°F to +158°F)
海拔	2,000米（6,562英尺）到完整的安全規格
線纜	20米（6.1米）觸點導線，30米（9.1米）觸點導線延長線，20米（6.1米）控制和電壓電纜，25米（7.6米）數字傳感器電纜，USB電纜，電源線，接地電纜
options	運輸箱（可用于CT-7000 S3和旅行傳感器）, 在線定時模式，雙地面測試模式，藍牙接口
保證	一年零件和人工
注：以上規格在標稱電壓和環境溫度+ 25°C（+ 77°F）下有效。規格如有更改，恕不另行通知。
