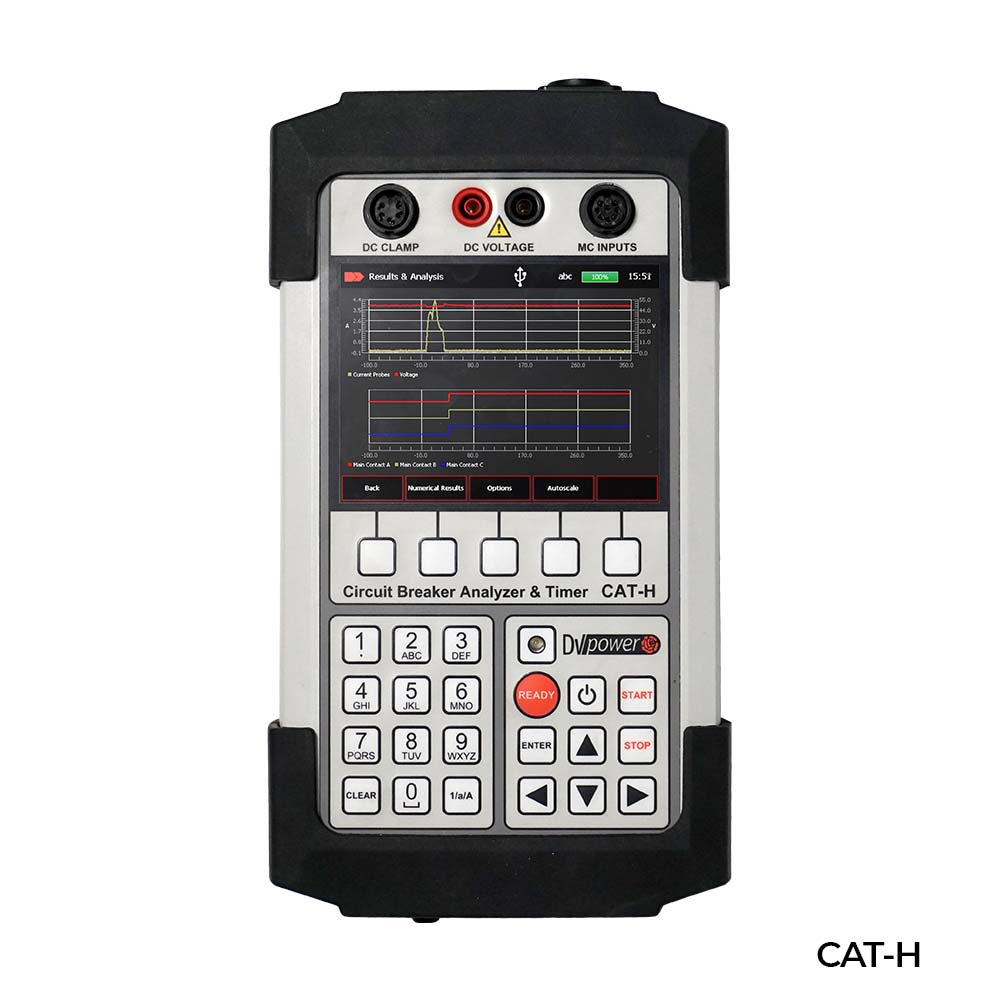

瑞典DV POWER　CAT-H斷路器分析儀/計時器

型號：CAT-H斷路器分析儀/計時器

品牌：瑞典DV POWER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典DV POWER

IBEKO POWER AB 公司位于瑞典，專業致力于新一代電力測試設備的研發和制造，所有產品均采用更先進的技術和工藝制造?！癉V- power”是其商標，該系列產品是由前“Programma”公司的一組工程師與ABB 公司共同研發的。我司成立于2000年，由一群電力電子技術領域...[查看更多]

瀏覽過此產品的用戶最終購買了

CAT-P手持式斷路器機械特性分析儀

瑞典DVPower CAT-H斷路器分析儀/計時器由愛儀器儀表網代理，CAT-H是一款用于斷路器狀態評估的數字儀表?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CAT-H斷路器分析儀/計時器簡介：
?CAT-H手持式斷路器分析儀和定時器CAT-H是一款用于斷路器狀態評估的數字儀表。
?CAT-H記錄主電弧觸點，直流變電站電池電壓，控制開閉線圈并記錄電流的時序圖。
?CAT-H定時通道記錄主觸點的閉合和打開。并可測量預插入電阻（如果存在于斷路器中）的電阻值。
?CAT-H顯示數字和圖形結果（它可以覆蓋多達4個記錄的圖形形式）。這通過比較所獲得的測試結果，能夠快速現場分析潛在缺陷。

CAT-H斷路器分析儀/計時器特點：
?便攜(1,4 kg / 3.1 lbs)
?內置電池供電
?在線測量 (*次測試)
?離線測量
?交流電壓和交流電流測量
?觸摸屏彩色顯示器145毫米（5.7英寸）
?現場測試結果分析（以圖形形式覆蓋多達4條記錄）
?測試結果分析與比較使用DV-Win軟件從其他CAT儀器獲得的結果

CAT-H提供了不同操作模式的簡單選擇：
?Trip (O)
?Close (C)
?Tripfree (CO)
?Reclose (O-C)
?Close-Trip (C-O)
?Trip-Close-Trip (O-C-O)
?線圈控制

斷路器操作可以根據測試條件以不同方式（例如從控制室，通過本地開關或在外部由測試設備）啟動。多個時間測量觸發器可用于記錄各種測試條件下的測量：
?線圈控制通道
?直流電流鉗通道
?直流電壓通道

CAT-H是一種用于記錄和分析的強大診斷工具：
?開/閉線圈控制
?主電弧觸點動作
?輔助觸點動作
?直流電源電壓接入
?控制電路布線的完整性

CAT-H斷路器分析儀/計時器應用：
?預插入電阻的電阻測量（如果存在于斷路器中）。
?定時測量3個主觸點（每相1個中斷）和輔助觸點
?線圈電流的測量和圖形顯示
?線圈控制（內置）用于操縱斷路器的開閉線圈。
?通過以數字和圖形方式呈現電壓值來評估變電站電池的狀態（或可能相關的其他類型的模擬信號）。

DV-Win軟件
DV-Win應用軟件套件提供對測試結果的采集和分析。各種測量和定時測試結果的圖形化表示使用光標和強大的縮放功能進行詳細分析。測試數據的顏色，網格，比例和位置均由用戶控制。DV-Win支持自動單位轉換（例如循環到秒或毫米到英寸）。測試記錄可以導出為.cath文件格式以供進一步分析。

DV-Win 主要功能
?下載數據至電腦
?采集和分析測試結果
?測試結果可以被查看，編輯，保存，打印和導出
?查看并疊加多個圖形，以便輕松進行測試結果比較
?使用兩個光標選擇測量點和間隔
?縮放和平移圖形功能
?特定的測試序列設置

?測試結果圖的自定義配置

CAT-H訂購信息
Instrument with included accessories	Article No
Handheld Circuit Breaker Analyzer &Timer CAT-H with DV-Win software including USB stick and mini USB cable,Resistive touch pen and Plastic transport case	CATH000-N-OC
Mains power cable with power supply adapter	CATH000-N-OC
Standard accessories	Article No
Main contacts cable set 8 m(26.3 ft)with alligator clamps(A1)	CMP-08-SETA1
Main contacts connection 3x1 m(3.3 ft)and ground 2 m(6.6 ft)cable with alligator clamps (A1)	MC-CG-0302A1
Coil control cable 5 m(16.4 ft)with banana plugs	CO-05-00C5B1
Test probe with grip jaws (black)(x 2	TESTPR-GJ-B0
Test probe with grip jaws (red)(x 2	TESTPR-GJ-R0
Coil supply cable set 2x5 m 2,5 mm2(16.4 ft,13 AWG)with banana plugs	C2-05-02BPBP
Dolphin clip (black)(x 2	DOLPIN-CL-B0
Dolphin clip (red)(x 2)	DOLPIN-CL-RO
Voltage sense cable set 2x5m 2,5 mm2(16.4 ft,13 AWG)with banana plugs	S2-05-02BPBP
Jumper cable 1x15 cm 2,5 mm2(0.49 ft,13 AWG)with banana plugs with retractable isolation (red)(x 3)	JCR-15-2RFRP
Jumper cable 1x15 cm 2,5 mm2(0.49 ft,13 AWG)with banana plugs with retractable isolation (black)( x 3)	JCB-15-2REBP
Cable bag	CABLE-BAG-00
Optional accessories	Article No
Main contacts cable set 10 m (32.8 ft)with alligator clamps(A1)	CMP-10-SETA1
Main contacts cable set 8 m(26.3 ft)with alligator clamps(A2)	CMP-08-SETA2
Main contacts cable set 10 m (32.8 ft)with alligator clamps (A2)	CMP-10-SETA2
Main contacts cable set 8 m(26.3 ft)with SCT clamps	CMP-08-SETST
Main contacts cable set 10 m(32.8 ft)with SCT clamps	CMP-10-SETST
Main contacts cable set adapter 3 m (9.8 ft)	CMPA-03-SETO
Main contacts cable set adapter 5 m(16.4 ft)	CMPA-05-SETO
Main contacts connection 3x1 m (3.3 ft)and ground 2 m(6.6 ft)cable with alligator clamps(A2)	MC-CG-0302A2
Main contacts connection 3x1 m(3.3 ft)and ground 2 m(6.6 ft)cable with SCT clamps	MG-CG-0302ST
Current clamp 30/300 A power supplied from the instrument with extension 5 m(16.4 ft)and adapter	CACL-0300-09
Small current clamp 10/100 A with internal battery power supply with extension 5 m(16.4 ft)and adapter	CACL-0100-00
Voltage sense cable set 2x2 m 2,5 mm2(6.6 ft,13 AWG)with banana plugs	S2-02-02BPBP
Voltage sense cable set 2x10 m 2,5 mm2(32.8 ft,13 AWG)with banana plugs	S2-10-02BPBP
Coil control cable 10 m(32.8 ft)with banana plugs	CO-10-00C5B1
Coil supply cable set 2x10 m 2,5 mm2(32.8 ft,13 AWG)with banana plugs	C2-10-02BPBP
Test probe with split test clamps (black)	TESTPR-SC-B0
Test probe with split test clamps (red	TESTPR-SC-R0
Fire retardant battery bag	FIR-RTBBAG-O
Li-lon battery 7,4 V 2900 mAh within a fire retardant battery bag	LION-BAT-001
Resistive touch pen	RSTCH-PEN-00
Plastic transport case for CAT-H	HARD-CASE-HH
Mains power cable EU 10 A with power supply adapter 12V/5 A	PWR-ADP5A-EU
Mains power cable NA 15 A with power supply adapter 12 V/5 A	PWR-ADP5A-NA
Mains power cable UK 10 A with power supply adapter 12 V/5 A	PWR-ADP5A-UK
Mains power cable AU 10 A with power supply adapter 12 V/5 A	PWR-ADP5A-AU

CAT-H斷路器分析儀/計時器規格
主觸點輸入
觸點輸入數	3（3×1），每相1個
每個通道檢測主觸點	-閉合＜1 0Ω -接觸電阻范圍1 0Ω至5 KΩ -開啟＞5 KΩ
開路電壓	20V DC
短路電流	50mA
時間測量
時間測量分辨率	0.05毫秒至10ms（采樣率20kHz） 0，1毫秒2秒測試持續時間（采樣率10千赫）
時間精度	讀數的0. 05%
斷路器
斷路器操作	Close (C) Trip (O) Close-Trip (C-O) Trip-Close (O-C) Trip-Close-Trip (O-C-O)
線圈控制	開閉線圈雙通道控制高達300 V DC，高達35 A DC
DC 電流鉗
額定電流	300 ARMS or 450 A DCPK
測量范圍	30/300 A
頻率范圍	DC to 20 kHz (-3 dB)
電流測量
測量范圍	±35 A DC至5 kHz
精度	±（0,5％rdg + 0.1％FS）
直流電壓測量
范圍	±300 V
典型精度	±0.5%，RDG±0.5%FS
保證精度	±1% RDG±1% fs
其他
輸入電源	12 V DC, 1 A
使用市電	90 – 264 V AC, 50/60 Hz
內置電池供電	2 x 3,7 V, 2900 mAh rechargeable Li-ion battery 正常使用8小時
顯示	觸摸彩屏 (5.7 in) 圖形和數字結果
低電壓指令	指令2014/35 / EU（符合CE）適用標準：對于I級儀器，污染等級2級
安裝類別II	IEC EN 61010-1
電磁兼容性	指令2014/30 /EU（符合CE）適用標準：EN61326-1
操作溫度	-10 oC to + 55 oC / 14 oF to +131 oF
儲存運輸溫度	-40 oC to + 70oC / -40 oF to +158 oF
濕度	5 % - 95 % 無凝結
CAT-H斷路器分析儀/計時器說明文檔
