美國MEGGER　HV DAC 200KV/300KV高壓電纜振蕩波局放測試系統

型號：HV DAC 200KV/300KV高壓電纜振蕩波局放測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

HV DAC 200KV/300KV高壓電纜振蕩波局放測試系統

Megger HV DAC 200KV/300KV高壓電纜振蕩波局放測試系統由愛儀器儀表網代理，HV DAC 系列可用于測試新鋪設的高電電纜（作為質量控制的一部分），以及對修復過的或老化的高壓電纜進行狀態評估。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HV DAC 200KV/300KV高壓電纜振蕩波局放測試系統介紹

HV DAC-300 系統為高壓阻尼振蕩波局放測試系統，峰值測試電壓可達 300kV。系統可對*高額定電壓高達 230kV 的高壓電纜進行交接試驗，測試標準依據 IEC 62067 和 IEEE 400.4。此外，該系統還可用于老舊高壓電纜的狀態檢測。
HV DAC-200 系統為高壓阻尼振蕩波局放測試系統，峰值測試電壓達 200kV。系統可對*高額定電壓高達132kV 的高壓電纜進行交接試驗，測試標準依據 IEC 60840 和 IEEE 400.4。此外，該系統還可用于老舊高壓電纜的狀態檢測。
系統的主要用途為檢測、評估和定位各類高壓電力電纜絕緣和附件中的局部放電（PD）缺陷。局部放電現象為絕緣故障前兆的重要前兆，被廣泛認為是中、高壓電纜絕緣劣化的*佳“早期預*”標志之一。
DAC 阻尼振蕩測試電壓的頻率接近于工頻運行狀態，所有測試結果皆可有效地用于評估，其測試有效性接近于工頻試驗。由于 DAC 電壓具有幅值衰減特性，測試過程中可以比較方便的獲取局放起始電壓（PDIV）和局放終止電壓（PDEV），這是評估電纜絕緣狀態的重要指標。
局放是高壓電纜引發擊穿性故障的重要原因。對高壓電纜進行離線振蕩波局放測試可有助于電力資產的評估決策，判斷是否維修或更換。

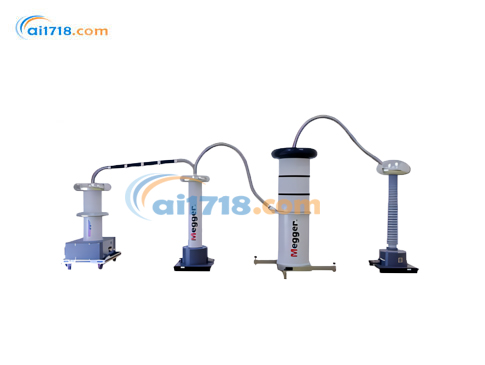

系統由高壓單元和控制單元（筆記本電腦）組成。高壓單元包括四個部分：高壓源、高壓開關、高壓電感以及高壓分壓器。高壓耦合電容和局放檢測與定位單元都集成在分壓器單元內。

局放測試軟件具有自動引導下一步功能，特征如下：
■ 強大的電纜數據庫功能
■ 全自動局放校準
■ 實時局放分析，每次加壓后自動分析測試數據，測試完畢
即知測試結果
■ 一鍵生成測試報告
設備各部分皆放置于堅固的航空運輸箱內，方便運輸。
通過附選的無局放支持電容，系統還可以對短電纜進行測
試，并將測試頻率控制在300Hz以內 。

系統特性
■ 可測電纜電容大
■ 結構緊湊，便于運輸
■ 便于現場安裝，有效適應現場天氣
■ 實時局放分析，測試完畢即知測試結果
■ 測試空間小，可在小型變電站內測試
■ 低功耗
■ 擊穿識別

訂貨信息

產品訂貨號

HV DAC-300 138315400-S

可選配置：

SC 30020,支持電容200 kV,20 nF 1010835

高壓連接電纜DN 1505m 2005455

高壓連接電纜DN 1507.5 m 2006458

高壓連接電纜DN 15010 m 2006459

高壓連接電纜DN 15010 m 2010058

附件箱3(用于放置*長10m的高壓連接電纜(DN 150)) 90014144

附件箱4(用于放置*長5m的高壓連接電纜(DN 150)) 90014146

訂貨信息
產品	訂貨號
HV DAC-200	1006485-S
可選配置：:
SC20020,支持電容200 kV,20 nF	1010834
高壓連接電纜DN1005m	2006462
高壓連接電纜DN1007.5m	2006461
高壓連接電纜DN10010m	2006463
高壓連接電纜DN10015m	2012943
附件箱3(用于放置*長15m的高壓連接電纜(DN 100))	90014144
附件箱4(用于放置*長7.5m的高壓連接電纜(DN 100))	90014146

HV DAC-200/300KV參數
測試電壓
DAC 200			18…141KV 有效值/25…200kV 值
DAC 300			18 … 212 kV有效值 / 25 ... 300 kV峰值
精度			±1%
分辨率			0.1kV
頻率范圍			20Hz.…300Hz
可測電纜電容			0.035μF .…8μF\|200 kV 值
充電電流			20mA
局放靈敏度范圍			2pc …100nC(符合 IEC60270)
系統內部噪音水平			<2pC
局放脈沖重復率			100 kHz
高壓耦合電容			20 nF
局放定位
測試范圍			0.…16,000m/V/2=80m/μs
半波速			50 .…120m/μs
采樣頻率			125 MHz(8ns)
帶寬			3/25 MHz(自動切換)
測試精度			電纜長度的1%
分辨率			±1pC/±1m
濾波			模擬濾波和數字濾波
電源			400V±10%,3 相，50/60Hz,4 kVA
溫度
工作溫度			0°℃.…55℃
存儲溫度			-20 ℃ …70℃
相對濕度			93%at 30℃(非冷凝)
防護等級			IP00
重量			約1050kg (含航空運輸箱) 300kv：1350kg(含航空運輸箱)
系統組成
單元1			高壓源
單元2			高壓開關
單元3			高壓電感(3部分)
單元4			高壓分壓器/局放采集單元
單元5			附件箱1
單元6			附件箱2
