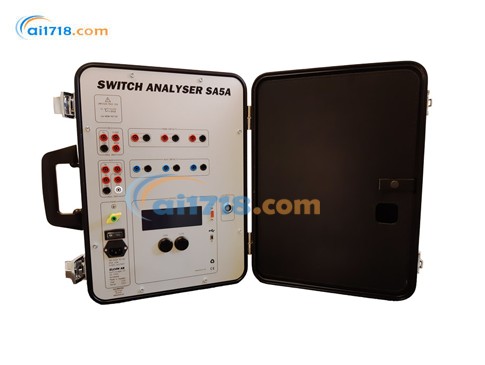

瑞典ELCON　SA5斷路器（開關）測試分析儀

型號：SA5斷路器（開關）測試分析儀

品牌：瑞典ELCON

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典ELCON

關于elcon international 測試你的斷路器你對你的斷路器完整和準確的分析需要由elcon international是國際公認的世界領先的斷路器測試設備供應商，能滿足你對斷路器進行完整和準確分析的需求。公司成立于1979年，一直致力于斷路器的測試的研究，通過...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞典ELCON SA5斷路器（開關）測試分析儀，本產品是電力系統中重要的控制和保護設備，斷路器的高度可靠性是其主要的特征之一?，F(xiàn)在熱賣中，如需購買，可通過客服熱線聯系我們！

SA5斷路器（開關）測試分析儀簡介：

用于斷路器分析

SA5A 專為希望全面分析其中壓斷路器的用戶而開發。

擴展接觸計時測試以包括行程結果

它僅重 8,3 公斤。毫無疑問，這種 unity 提供的多功能性和精度，它確實是您測試斷路器時的佳合作伙伴。在已知有問題的變電站的高感應區域進行的測試證明，SA10 是能夠承受這些條件的斷路器定時器。它堅固耐用，體積小，深受客戶好評。

SA5A 是我們?cè)趷毫迎h(huán)境中對中壓斷路器進行完整分析

SA5斷路器（開關）測試分析儀特點：

內置金屬便攜箱，配件集成于箱蓋

兼容工廠生產線測試設備

僅需兩個按鈕（分閘 / 合閘）操作

支持?jǐn)?shù)字及模擬傳感器

重量?jī)H 8.6 kg

自動測量線圈 / 電機電流 / 電壓

可選內置打印機（無需 PC 獨立操作）

技術參數

觸頭時間測量

參數 數值

主觸頭時間通道數 3（可擴展至 6）

輔助觸頭通道數 3（可兼作主觸頭通道）

閉合輔助觸頭電流內部 1 mA

外部觸頭電壓范圍 +15 VDC 至 + 400 VDC

響應時間 <20 μs

線圈與電機測量

參數 數值

線圈電壓測量范圍 DC 0–300 V（±1% 或 ±1 V）
AC 0–300 V（±2% 或 ±2 V）

線圈電流測量范圍 DC 0–30 A（±1% 或 ±0.1 A）
AC 0–30 A（±2% 或 ±0.2 A）

電機電壓測量范圍 DC 0–300 V（±1% 或 ±1 V）
AC 0–300 V（±2% 或 ±2 V）

電機電流測量范圍 DC 0–50 A（±1% 或 ±0.1 A）
AC 0–50 A（±2% 或 ±0.2 A）

線圈觸發響應時間 <20 μs

傳感器輸入

參數 數值

數字傳感器輸入類型 RS422

模擬傳感器輸入范圍 0–5 V

模擬輸入阻抗 200 kΩ

數字 / 模擬傳感器供電 5 V, 100 mA

通用參數

參數 數值

電源輸入 AC 85–265 V/50-60 Hz
DC 100–375 V

功耗 <50 VA

工作溫度范圍 -20°C 至 + 50°C

存儲溫度范圍 -40°C 至 + 70°C

相對濕度 0–97%（無冷凝）

尺寸 458×331×153 mm（18”×13”×6”）

重量 8.6 kg

訂貨信息

標準套件

型號 包含內容貨號

SA5 基礎套件 SA5 主機、BTS11 軟件、連接附件、電源線、通信線 S006

SA5 行程測試套件 S006 + 旋轉傳感器 + 3m 電纜（傳感器 / 電機 / 線圈 / 觸頭） S008

可選配件

配件描述貨號

藍牙通信套件支持 100 米遠程操作 S122

旋轉數字傳感器 RSI503 型，2500ppr S108-B

線性模擬傳感器 TLH225 mm S110

通用傳感器安裝套件適配 ABB 斷路器等 S118

線圈 / 電機電源 POB30AD 型，35A DC S141

BTS11 軟件功能

支持 O-C/C-O/O-C-O 等任意分合閘序列

小動作電壓測試

彈簧儲能電機測試（電流波形分析）

符合 IEC 62271-100 標準的參考帶對比

多語言報告生成（Word/PDF）

支持 SQL/Access 數據庫

認證：符合 CE 認證（EMC 指令 89/336/EEG、低電壓指令 73/23/EEG）

保修：2 年
