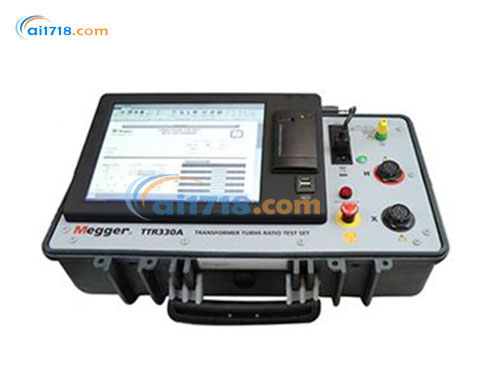

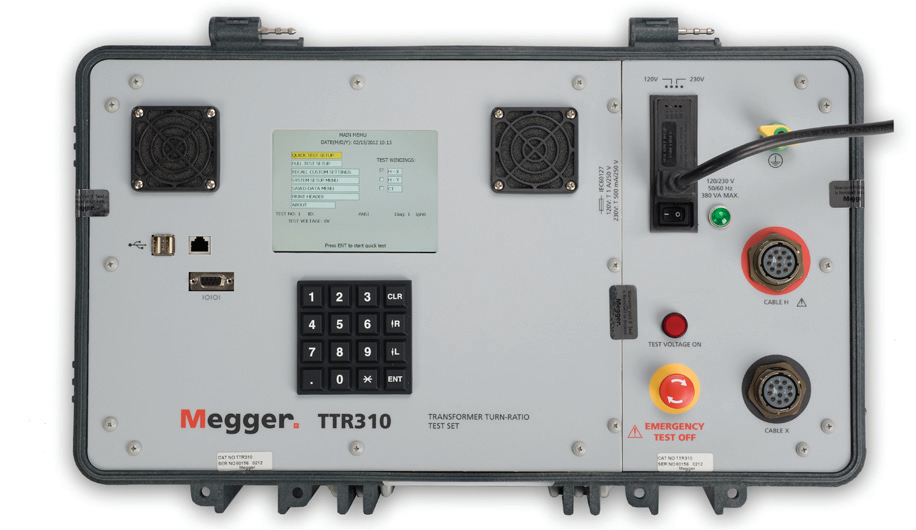

TTR310E三相變壓器變比測試儀應用領域
TTR300 系列向變壓器高壓繞組施加電壓，并*測量低壓繞組產生的感應電壓。除變比外，該系列儀器還能測量勵磁電流、高壓與低壓繞組之間的相位角偏差以及變比百分比誤差。
變壓器變比
變壓器變比是指高壓繞組匝數與低壓繞組匝數的比值。對于大多數三相電力變壓器，實測變比與銘牌變比往往存在差異，因?yàn)樾枰T如√3 等系數進行修正，才能使實測變比與銘牌變比匹配。TTR3XX 系列會自動應用該系數，使操作人員可直接將實測值與銘牌（或預期）變比進行比較。內置計算器可顯示每個分接開關和每個繞組與銘牌值的百分比誤差，無需借助電腦。
勵磁電流
該變比測試儀（TTR）可*測量勵磁電流（精度達 0.1mA），有助于了解變壓器鐵芯的狀況。異常的環流或意外的鐵芯接地會導致勵磁電流增大，這是變壓器存在問題的信號。
相位角偏差及其應用
相位角偏差（以度 / 分或弧度為單位顯示）是指施加在高壓繞組上的電壓信號與從低壓繞組提取的電壓信號之間的相位關系。相位偏差與變比誤差相結合，可作為一種低成本方法，在 “零負載” 條件下驗證各類 PT 和 CT 的近似準確度等級。
變壓器高壓側與低壓側之間的相位偏差通常非常小。然而，若變壓器鐵芯出現劣化或損壞，相位偏差會發生顯著變化。三相變比測試儀（TTR）可測量這種相位關系，分辨率達 0.1 分（相當于 1/600 度），足以檢測出潛在問題。
可選附件
測試線
下圖所示的新型測試線具有通用性，可用于繞組電阻測試儀（MTO3XX 系列）或變比測試儀（TTR3XX 系列）。插圖中所示的可擴展夾頭可用于測試任何尺寸的變壓器。
可選長度：9 米（30 英尺）、18 米（60 英尺）、30 米（100 英尺）
遠程分接控制器
RTC-1 是一款手動操作的遠程分接控制器，旨在為電力變壓器常規測試期間控制有載分接開關（LTC）提供更高效的方法。使用該控制器無需在測試時靠近 LTC，也無需安排第二名人員操作 LTC，操作人員可專注于測試儀器。隨附一根 30 英尺（9 米）的三芯電纜，操作人員可在靠近測試儀器的位置進行測試，并根據測試需要切換分接開關位置。
一機兩用測試線（Two Instruments, One Set of Leads）
下圖顯示 MTO3XX 系列與 TTR3XX 系列可便捷地共用一套測試線。例如，用戶可將測試線連接在變壓器上，直接使用同一套測試線通過梅格（Megger）TTR3XX 系列儀器進行變比測試，無需多次上下梯子拆裝測試線。
| 功能與優勢 | TTR300 | TTR310E | TTR330A |
|---|---|---|---|
| 可遠程控制 | 是 | 是 | 是 |
| 可在強干擾 / 高電壓環境下工作 | 是 | 是 | 是 |
| 顯示與銘牌值的百分比誤差，帶有合格 / 不合格限值 | 是 | 是 | 是 |
| 測量范圍業內*寬（45000:1），精度*高（0.1%） | 是 | 是 | 是 |
| 允許操作人員輸入變壓器變比及其所有分接開關參數，分接開關超出允許限值時可立即提示，便于標記問題 | 是 | 是 | 是 |
| 配備 “遠程測試” 開關，支持單人測試，可快速測試帶有有載分接開關（LTC）的變壓器 | 是 | 否（空） | 否（空） |
| 測量變壓器原邊與副邊的相位偏差，快速識別變壓器局部匝間短路、鐵芯故障等問題；可用于驗證 PT 和 CT 的相位誤差 | 是 | 是 | 是 |
| 支持用戶選擇標準：ANSI、IEC 和澳大利亞標準；符合 IEC-61010 及 CSA、UL 等其他標準 | 是 | 是 | 是 |
| “快速測試” 模式可快速測定單相和三相變壓器的變比 | 是 | 是 | 是 |
| 通過 PowerDB 軟件測試時，具備自動矢量檢測功能 | 是 | 是 | 是 |
| 通過 PowerDB 軟件測試時，可根據 IEC61378 標準測試移相變壓器和傾斜變壓器 | 是 | 是 | 是 |
| 無需電腦即可打印測試結果 | 不適用（N/A） | 不適用（N/A） | 內置 2 英寸打印機（是） |
| PowerDB LITE 軟件 | 是 | 是 | 是 |
| “PowerDB ONBOARD（內置 PowerDB）” 支持通過屏幕自定義測試表格操作儀器 | 否（空） | 否（空） | 是 |
| 通信端口 | - | - | - |
| 打印機接口 | 不適用（N/A） | 不適用（N/A） | 內置打印機（是） |
| 內部數據存儲（數據集） | 不適用（N/A） | 200 組 | 100,000 組 |
| 外部存儲設備 | 不適用（N/A） | USB（支持） | USB（支持） |
| 電腦接口 | RS-232 | RS-232、以太網 | 以太網 |
| 用戶界面 - 顯示器類型 | 不適用（N/A） | 5.7 英寸彩色 VGA | 12 英寸彩色觸摸屏 |
| 屏幕顯示內容 | 不適用（N/A） | 文本 | 測試表格 |
| 鍵盤 | 不適用（N/A） | 數字鍵盤 | 內置觸摸鍵盤 |
TTR300系列訂購信息
| 產品項（Item） | 產品編號（Cat. No.） | 產品項（Item） | 產品編號（Cat. No.） |
|---|---|---|---|
| 三相變比測試儀，遠程控制型 | TTR300 | 可選附件（Optional Accessories） | - |
| 三相變比測試儀，單機 / 遠程控制兩用型 | TTR310E | 三相通用屏蔽測試線組（兼容 MTO3XX、MWA3XX 和 TTR3XX 系列儀器，*大電流 10A），含彩色編碼開爾文夾 | - |
| 三相變比測試儀，帶內置 PowerDB（PowerDB ONBOARD） | TTR330A | 三相通用測試線，9 米（30 英尺），高壓（H）與低壓（X） | 2008-30-KIT |
|
所有機型工作電壓范圍：108V-132V 或 207V-253V
|
- | 三相通用測試線，18 米（60 英尺），高壓（H）與低壓（X） | 2008-60-KIT |
| 隨附附件 - 測試線背包 | 2012-180 | 三相通用測試線，30 米（100 英尺），高壓（H）與低壓（X） | 2008-100-KIT |
| （插頭類型）含美國標準、Schuko CEE 7/7、BS1363、AS/NZ S3112:2004 標準插頭 | 2009-874 | 三相通用測試線，9 米（30 英尺），高壓（H） | 2008-113-30 |
| 接地線，15 英尺（4.6 米） | 4702-7 | 三相通用測試線，18 米（60 英尺），高壓（H） | 2008-113-60 |
| 遠程操作手持測試開關組件（僅適用于 TTR300） | 30915-220 | 三相通用測試線，18 米（60 英尺），低壓（X） | 2008-114-60 |
| PowerDB LITE 軟件 | - | 三相通用測試線，30 米（100 英尺），高壓（H） | 2008-113-100 |
| 用于 TTR300 和 TTR310E 連接電腦的 RS232 電纜 | CA-RS232 | 三相通用測試線，30 米（100 英尺），低壓（X） | 2008-114-100 |
| 用于 TTR330A、TTR310E 連接電腦的以太網電纜 | 36798 | 三相通用測試線延長線，10 米（33 英尺），低壓（X） | 36486-7 |
| 用于 TTR330A 和 TTR330A-47 的以太網 CAT 5E/6 交叉適配器 | 90011-383 | 三相通用測試線延長線，10 米（33 英尺），高壓（H） | 36486-8 |
| 變壓器矢量電壓圖表集（適用于 ANSI、IEC 和 AS 標準，僅 TTR310E） | 35298 | 三相通用測試線延長線，10 米（33 英尺），高壓（H）與低壓（X） | 36486-9 |
| （變壓器矢量電壓圖表集補充編號）35299、35300 | - | 注：2008-XXX 系列延長線僅兼容產品編號為 2008-XXX 的測試線 | - |
| 1:1 測試夾具（儀器自檢用） | 2005-249 | 9 米（30 英尺）高壓（H）延長線 | 2008-300-30X |
| USB 閃存盤（含用戶指南、PowerDB Lite 軟件及相關軟件文檔） | 1010-942 | 9 米（30 英尺）低壓（X）延長線 | 2008-300-30X |
| 舊款 TTR（產品編號 550503）的可選替換測試線組 | - | 9 米（30 英尺）高壓（H）延長線 + 9 米（30 英尺）低壓（X）延長線套裝 | 2008-30XKIT2 |
| 三相 “高壓（H）” 測試線，30 英尺（9 米），帶舊款 H 型連接器 | 2008-115-30 | 套管夾（6 個） | MC7144 |
| 三相 “低壓（X）” 測試線，30 英尺（9 米），帶舊款 X 型連接器 | 2008-116-30 | 運輸箱（用于存放儀器、測試線及附件） | 2005-340 |
| - | - | TTR 校驗箱 | 550555 |
| - | - | 降壓變比標準器 | TRS1D |
| - | - | 降壓 + 升壓變比標準器 | TRS1PLUS |
| - | - | 手動操作遠程分接控制器，型號 RTC-1，含快速指南及紅 / 黑 / 白（共 3 個）鱷魚夾 | 1007-502 |
| 規格 | |
| 輸入 |
120 V ac ±10%，60 ±2 Hz 100 VA 240 V ac ±10%，50 ±2 Hz 100 VA (-47) |
| 勵磁電壓 | 8、40或80 V rms，可自動或手動選擇 |
| 勵磁電流量程和*度 | 0 至 500 mA，3位數分辨率，±(讀數的2% + 1 位數) |
|
相位差范 圍和*度 |
±90度，分鐘以1位小數顯示，角度以2位小數顯示，或以厘弧度顯示 精度：±3 分鐘 (±0.05度) 相角測量范圍高達360度，符合IEC 精度：±0.05度 |
| 繞組變比和*度 |
8 V ac: ±0.1% (0.8 至 2000) ±0.25% (2001 至 4000) ±0.35% (4001至 8000) 40 V ac: ±0.1% (0.8 至 2000) ±0.15% (2001 至 4000) ±0.3% (4001 至 10,000) ±0.35% (10,001 至 25,000) 80 V ac: ±0.1% (0.8 至 2000) ±0.15% (2001 至 4000) ±0.25% (4001 至 10,000) ±0.30% (10,001 至 45,000) 分辨率: 5位數字顯示 |
| 打印機接口 |
TTR300：無 TTR310E：RS-232 接口 TTR330：USB |
| PC 接口 |
TTR300 和 TTR310E：RS-232接口 TTR330：以太網 |
| 用戶界面 |
TTR300：無 TTR310E：帶 5.7”彩色顯示，文字可視屏幕，數字鍵盤 TTR330：帶8.4”全彩色VGA，測試表格可視屏幕，全 QWERTY標準鍵盤和導航按鈕 |
| 結果存儲 |
TTR310E：*多200組測試數據 TTR330：*多100,000 組測試數據 |
| 通訊/控制軟件 |
PowerDB LITE 和 PowerDB (完整版，可選) TTR330：PowerDB ONBOARD |
| 變壓器繞組相位關系 |
ANSI C57.12.70-1978 CEI/IEC 76-1:1993 和Publication 616:1978 AS-2374, Part 4-1982 (澳大利亞標準) |
| 安全/EMC/振動 |
符合IEC-1010-1 CE：IEC 61326-1 振動：ISTA指南（包裝），IEC61010（未包裝） |
| 溫度范圍 |
操作：23°F 至 122°F (-5°C 至 50°C) 儲存：-22°F 至158°F (-30°C 至 70°C) |
| 相對濕度 | 0 至 90% 抗凝結 |
| 測試時間 | 8 至 20 秒 （取決于操作模式和變壓器類型） |
| 測量方法 | ANSI/IEEE C57.12.90 |
| 尺寸 |
儀器尺寸：8.5 H x 21.5 W x 13 D in. (216 H x 546.1 W x 330.2 D mm) 外殼尺寸：25 H x 19 W x 26 D in. (635 H x 483 W x 660 D mm) |
| 重量 | |||
| 產品編號 | TTR300 | TTR310E | TTR330 |
| 儀器帶標準導線 | 24 lb(10.8 kg) | 25 lb(11.3 kg) | 28 lb(12.7 kg) |
| 儀器帶可選導線30 ft (10 m) | 46 lb(20.9 kg) | 47 lb(21.3 kg) | 50 lb(22.7 kg) |
|
儀器帶運輸箱 運輸箱: 37 lb (16.7 kg) |
83 lb(37.6 kg) | 84 lb(38.1 kg) | 87 lb(39.4 kg) |
