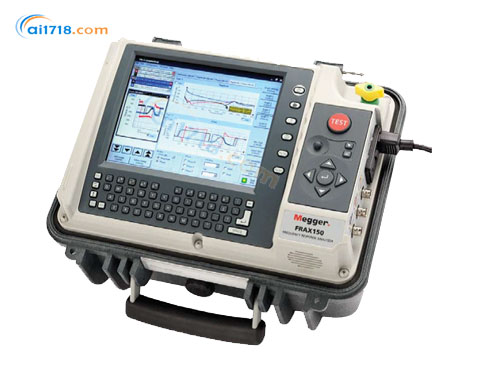

美國MEGGER　FRAX150掃頻響應分析儀

型號：FRAX150掃頻響應分析儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger FRAX150掃頻響應分析儀由愛儀器儀表網代理，本產品是帶強大背光顯示屏的掃頻響應分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

FRAX150掃頻響應分析儀產品簡介：
?FRAX150電力變壓器是當今輸配電基礎設施的關鍵部分。變壓器故障導致電力中斷會造成巨大的財產損失和大量的非預定性維修。因此規避變壓器故障，進行可靠和高效的測試和診斷顯得尤為重要。
?FRAX150掃頻響應分析儀（SFRA）可檢測出其他方法檢測不了的潛在機械和電氣問題。
?FRA方法在主要公用事業和服務公司的應用已超過10年。測量非常易于執行，通過獲取變壓器一個獨特的“指紋”，與參考“指紋”相比較并給出直接答案，無論變壓器的機械零件是否被更換。偏差表明了變壓器內部的幾何或電氣結構發生了改變。

FRAX150檢測的問題包括：
?繞組變形和移位
?匝間短路和繞組開路
?緊固結構松動
?緊固結構損壞
?鐵芯連接故障
?局部線圈坍塌
?鐵芯接地故障

?鐵芯移位

FRAX150掃頻響應分析儀的應用：
變壓器在設計時應考慮到運輸和運行過程的突發事件，如雷擊和短路故障時產生的機械力。然而，嚴重故障或者絕緣機械強度因老化而降低的情況下機械力會超出設 計限值。通過一項簡單的測試將指紋響應與意外發生后的響應進行對比，*可以判斷這臺變壓器是否可以安全地投入運行還是需要進一步診斷。

FRAX150掃頻響應分析儀的基本原理：
變壓器由許多電容、電感和電阻組成的一個非常復 雜的電路，對這個電路注入離散的測試信號時，該電路*會產生一個獨特的指紋或信號，該信號可以用曲線繪制出來。SFRA方法以比較多條測量曲線發 生的變化為基礎，一次 SFRA測試包含多重掃描，可檢測變壓器的機械和電氣的完整性是否遭到損壞。

FRAX150掃頻響應分析儀的實際應用：
通常的做法是在變壓器全新的時候或者健康的狀態下采集每個繞組的“指紋”。這些曲線*可以用作后續維修測試或判斷設備是否故障的參照。*可靠的方法是基于時間的對比，即同一變壓器不同時間測試出的曲線間的對比；另一種是同型號具有相同設 計的“姊妹變壓器”間的對比；*后一個是基于結構的對比，在一定的情況下，把同一個變壓器的各個繞組的測量曲線進行對比。
這些對比試驗可以在如下時間進行：
1）運輸前后；
2）嚴重的擊穿故障后；
3）大修前后；
4）作為判斷潛在問題的診斷性試驗。

一次SFRA測試*能檢測出其他設備需要多重檢測才能發現的繞組問題，或其他方法完全檢測不到的繞組問題。SFRA是一種快速而且成本低廉的評估變壓器是否損壞或是否能夠重新安全投運的方法。如果發現問題，測試結果*能成為非常有價值信息，為下一步行動提供決策支持。關鍵變壓器擁有一條參考曲線，在發生故障時*會成為一項有價值的投資，因為這時候*可以對故障進行簡單和可靠的判斷。

FRAX150掃頻響應分析儀的分析結果和軟件：

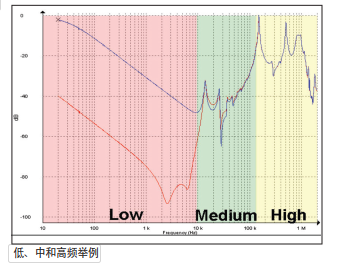

一般地，繞組短路、磁化和其他與鐵芯有關的問題，在*低頻率下會改變曲線的形狀。中頻表明線圈軸向或徑向的移動，高頻則揭示了線圈間以及它們與套管和分接開關抽頭間的接線存在的問題。

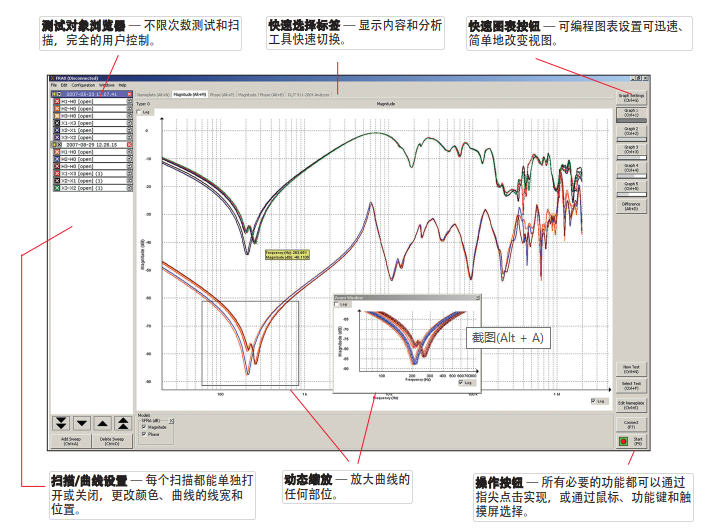

FRAX150的軟件提供了很多高效數據分析的特性?？梢酝瑫r打開無限個測試數據，用戶可以從中挑選任意條掃描曲線進行對比。測試結果以傳統的幅度—頻率或相位 —頻率顯示出來。用戶還可以選擇把數據以阻抗或?qū)Ъ{ —頻率的形式顯示出來，已便對特定型號的變壓器進行確切分析。
