GGT系列GGT200/300/M接地網測試儀產品描述

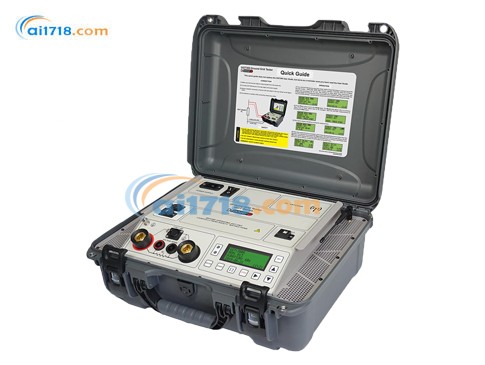

GGT 系列地網測試儀（以下簡稱 “GGT”）包含 GGT200 和 GGT300 兩種型號。這些型號的主要區別在于*大測試電流不同（GGT200 為 200A，GGT300 為 300A ）。

GGT 是專門為檢測變電站地網完整性而設計的測試設備。測試按照 IEEE 80 標準進行。測量時，儀器會產生持續電流（GGT300 型號*高達 300A，持續 60 秒；GGT200 型號*高達 200A，持續 60 秒）。測試過程中，會同時測量并顯示電流和電壓降。兩個測量點（紅色和黑色夾子）之間的電壓降是主要檢測參數。由于電壓降是通過電壓檢測線直接測量的，因此電流線的電壓降不會影響該參數。

測試可由電池供電的 GGT-M 模塊進行遠程控制，該模塊與 GGT 主機具有無線通信（RF）功能。GGT-M 模塊還可通過使用電流鉗測量 “DOWN” 電流參數來檢測電流流動情況。GGT 也可用作微歐計，用于測量無感測試對象的接觸電阻。GGT 可產生高達 300A（GGT300 型號）的真正直流（無紋波）電流，并配備自動調節的測試電流斜坡，這大大降低了磁瞬變的影響。

GGT 儀器內部*多可存儲 500 次測量數據，所有測量數據均帶有時間和日期標記。使用 DV-Win 軟件，可通過電腦控制測試，并具備測試結果分析和完全自定義測試報告的額外功能。GGT 與電腦之間的通信通過 USB（標準配置）或 RS232 / 藍牙（可選配置）進行。

GGT 設備現配備帶有熱過載保護的斷路器（20A/240V AC），而非熱熔斷器。

GGT 儀器有五種獨立的測試模式：

• 地網模式
• 單測模式
• 連續模式
• 雙側接地（BSG）模式
• 罐式斷路器電阻（DTR）測試模式

GGT系列GGT200/300/M接地網測試儀產品應用

典型應用是測量無感測試對象的電阻：

• 變電站地網完整性測試（符合 IEEE 80 標準）
• 高壓和中壓斷路器測試（瓷柱式和罐式）
• 高壓和中壓隔離開關測試
• 氣體絕緣開關柜測試（GIS）
• 大電流母線接頭測試
• 電纜接頭、焊接接頭、熔斷器等測試

GGT-M 模塊

GGT-M 模塊是專為 GGT 儀器設計的，可在變電站地網完整性測試期間使用。它具有無線通信功能，可在變電站內遠距離遙控 GGT。

地網完整性測試

變電站的基本組成部分之一是地網，它確保變電站設備的正確接地。地網鋪設在整個變電站下方，具有雙重作用：運行接地，將故障電流導入大地；保障人員安全，確保人員不會遭受電擊。

無論是接地阻抗測量還是接觸電位測量，都無法提供接地導體和連接將接地故障電流安全導入大地的能力相關信息。

因此，有必要進行額外的地網完整性測試，以確保在整個使用壽命期間安裝并維護了合適的接地系統。通過這種方式，可以輕松檢測變電站中的任何開路、隔離結構或設備。

使用 GGT 進行測試時，應使用一對電流線以及相應的電壓檢測線。黑色標記的線（例如 10 米 / 33 英尺）連接到變電站的參考接地點（通常是變壓器的接地端）。紅色標記的電流線（例如 50 米 / 165 英尺）連接到被測的變電站接地點。

由于操作人員需要檢查多個接地點，使用 GGT-M 模塊設置 / 更改測試參數并遠程控制測試非常實用。

測試由 GGT 主機注入連續直流電流來執行。

地網完整性測試

檢查地網完整性（連續性）的*佳方法是使用較高但實際可行的電流，并記錄該電流引起的電壓降。

測試過程中，應檢查以下參數：

• 電壓降：當 300A 電流通過參考點和被測接地點之間的地網時，從參考點起每 50 英尺（15.24 米）直線距離的可接受電壓降應約為 1.5V。電壓降高于 1.5V 表明接地連接可能存在問題。
• 電流流動檢測：電流測量由連接到 GGT-M 模塊的電流鉗完成。
  • 對于單個接地連接，如果電壓降符合上述要求，且至少有 200A 電流流入接地導體（總生成電流為 300A），則 “DOWN” 電流可視為正常。
  • 對于變電站中具有多個接地點的設備，如果電壓降符合上述要求，且至少有 150A 電流流入接地導體（總生成電流為 300A），則該接地可視為正常。
  • 注意：這些僅為指導原則，每個接地點應根據其相關規定和標準進行主觀檢查。
• 電阻值檢查：如果儀器因負載過高而無法產生選定電流（例如 300A），則計算出的電阻值也可用于分析。GGT-M 模塊除了顯示電流和電壓值外，還會顯示使用總生成電流和電流鉗記錄的電流計算出的電阻值。這些值可以與之前測試獲得的電阻值、預期值進行比較，或者比較不同測試支路的結果，查找電阻值異常高的情況。目的是確定設備、框架、結構等是否以極低的電阻（小于幾毫歐）正確連接到地網。

• 地網完整性測試（符合 IEEE 80 標準）
• 微歐計（測試電流*高達 200A/300A）
• 重量輕 —— 小于 15 千克 / 33 磅
• 測量范圍：0 - 999.9mΩ
• *高分辨率：0.1μΩ
• 無線遙控模塊（GGT-M）
• 典型精度 ±(0.1% 讀數 + 0.1% 滿量程)
• 雙側接地（BSG）斷路器測試

配件

• 紅 / 黑鱷魚夾
• 電流和檢測電纜
• 電壓檢測電纜
• 由儀器供電、帶 5 米電纜的 30/300A 電流鉗
• 測試分流器
• 電纜箱
