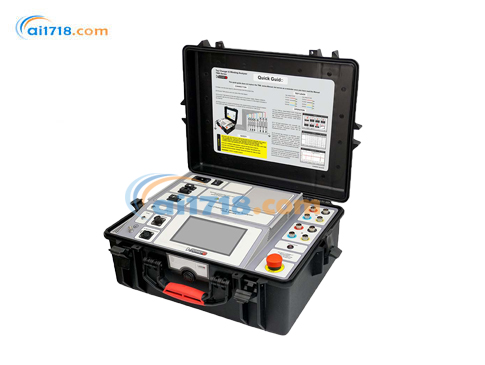

瑞典DVPOWER TWA400三相變壓器有載分接開關測試儀由愛儀器儀表網代理，TWA400是專門為六繞組電阻測試設計的，同時可以在一次側及二次側測試三相的有載分接開關，測試電流高達40A，并且可以進行有載分接開關的振動測試和電機電流測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
變壓器繞組電阻計 TWA Advanced 系列是 DV Power *新的三相變壓器繞組電阻測量和分接開關分析解決方案。它們能夠通過單根電纜連接測試六個變壓器繞組，以及三相自動變壓器退磁。它可以選擇自動測試模式，在該模式下，儀器無需操作員輸入即可操作分接開關（*大限度地減少人為錯誤的風險），并根據預先選擇的穩定標準記錄繞組電阻結果。
分接開關分析的獨特 DVtest 方法可以在轉換期間檢查有載分接開關的動觸點、測量轉換時間、檢測開路和許多其他類型的故障。它以 0.1 ms 采樣率執行，并測量分接開關電機電流，以檢測電機和機械問題。使用特殊的專有算法來測試通過內置串聯（升壓）變壓器連接的分接開關。 DVtest 可以在一階段進行，也可以在三個階段同時進行。也可與所有分接位置的繞組電阻測試一起進行。
TWA Advanced 儀器的獨特優勢是能夠同時測試以 YN 配置連接的三相變壓器的所有三相繞組電阻。這可以顯著加快測試速度，例如，它使操作員能夠在具有 33 個分接位置的分接開關上執行 33 次測量，而不是 99 次。
TWA500配備了10.1英寸大型圖形觸摸屏顯示器，而TWA400則配備了7英寸圖形觸摸屏顯示器。與老式繞組歐姆表相比，除了使界面更加用戶友好之外，它還支持以前僅通過DV-TR 軟件提供的某些測試選項。其中*重要的是DVtest、分接開關電機電流測量、“熱運行”測試、測試模板和自動測試模式。
產品特點
測試電壓高達 55V DC
TWA 注入的電流電壓值高達 55V DC，可確保磁芯快速飽和，*大程度縮短測試時間。
六繞組電阻測量
同時連接高壓和低壓側的所有三相，一次測試*能測量變壓器所有 6 個繞組的電阻。如果選擇同時測量高低壓側，TWA 會通過安裝在同一鐵芯柱上的對應高低壓繞組注入電流，使變壓器鐵芯快速飽和，加快測量結果的穩定。
有載分接開關 DVtest（DRM）
TWA 可用于測量帶有有載分接開關的電力變壓器各分接抽頭的繞組電阻，測試過程無需中斷測試電流，以此檢查有載分接開關切換是否正常。當分接位置切換時，設備會檢測到測試電流瞬間短暫下降，這些下降被稱為 “紋波”，紋波應保持一致，出現異常則需進一步檢查。通過分析過渡紋波、過渡時間和查看 DVtest（DRM）圖表，能夠檢測有載分接開關的故障。此外，還可通過專用通道記錄有載分接開關的電機電流和振動，并顯示在同一圖表上。
分析電機電流圖表和 / 或振動圖表，有助于發現與有載分接開關機械機構相關的潛在問題。
有載分接開關同步性檢查
DVtest（DRM）圖表可同時記錄三相數據，便于檢查各相之間的同步情況，三相曲線會繪制在同一張圖表上。
三相繞組電阻同步測量
DV - TR 和獨立設備支持額外的 QuickYN 測試模式。在此模式下，可同時測量 YN 配置的三個變壓器繞組的電阻，也能一次性測量所有三相有載分接開關各位置的電阻。
DV - TR 軟件
基于 Windows 系統的 DV - TR 軟件，可實現對測試過程的控制和監測，并在電腦上保存和分析測試結果。該軟件通過分析有載分接開關切換過程中 DVtest（DRM）值的圖表，評估有載分接開關的狀態。此外，DV - TR 還能測量和計算有載分接開關每次分接切換操作的過渡時間、紋波和繞組電阻。用戶可生成、編輯定制化的測試報告，并以多種文件格式（包括 pdf）保存和打印。
有載分接開關電機電流和振動記錄
交流和 / 或直流電流監測通道以及振動監測通道，用于記錄有載分接開關運行時機械驅動電機的電流和振動情況。電機電流和振動波形會繪制在同一 DVtest（DRM）圖表上，有助于檢測有載分接開關的機械故障。電機電流通道可利用有載分接開關電機電流觸發 DVtest 記錄，這對電抗分接開關尤為有用。
變壓器自動退磁
進行直流電流測試（如繞組電阻測量）后，變壓器磁芯可能會被磁化。此外，當變壓器從供電系統斷開時，磁芯中也可能殘留一定的磁通量。對變壓器磁芯退磁需要施加幅值逐漸減小至零的交流電，TWA 儀器通過內部改變受控直流電流的極性來提供交流電。在退磁過程中，測試電流按照專有程序，每一步都逐漸減小幅值。
分接開關控制單元
TWA 儀器內置分接開關控制單元，支持遠程操作有載分接開關，單個操作人員即可快速完成完整測試。
多有載分接開關位置的自動化測試
內置分接開關控制單元支持在多個有載分接開關位置進行全自動測試。TWA 儀器可自動控制測量和分接切換的全過程。
應用領域
一次連接電纜，完成變壓器繞組電阻的六繞組測量
同步（QuickYN）模式，可同時測量 YN 配置的三個變壓器繞組的電阻
有載分接開關的 DVtest（動態電阻測量），可同時在三相上進行，也可逐相順序進行
評估有載分接開關的三相同步情況
通過專用通道測量有載分接開關的電機電流
通過專用通道測量有載分接開關的振動
三相或單相變壓器自動退磁
訂購信息
Article No
Tap Changer &Winding Analyzer TWA50C
TWA500X-N-01
Tap Changer &Winding Analyzer TWA40C
TWA400X-N-01
Included accessories
DV-TR PC software including USB cable and Ethernet cable
Tap Changer Control cable 5 m(16.4 ft)
Debug adapter**
Mains Power cable
Ground (PE)cable
Transport case
Standard accessories
Article No
H winding test lead set,4x 10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-10-4FMCWC
X winding test lead set,4x 10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-10-4FFCWC
Current clamp 30/300 A power supplied from the instrument with 5 m(16.4 ft
extension
CACL-0300-06
Cable plastic case -large size
CABLE-CAS-03
Optional Accessories
Article No
H winding test lead set,4x5 m(16.4 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-05-4FMCWC
X winding test lead set,4x5 m(16.4 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-05-4FFCWC
H winding test lead set,4x10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-10-4FMCWC
X winding test lead set,4x 10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-10-4FFCWC
H winding test lead set,4x 15 m(49.2 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-15-4FMCWC
X winding test lead set,4x15 m(49.2 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-15-4FFCWC
H winding test lead set,4x 20 m(65.6 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-20-4FMCWC
X winding test lead set,4x 20 m(65.6 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-20-4FFCWC
TWA400三相變壓器有載分接開關測試儀技術參數：
| 技術參數 | 電腦接口 | |
| 繞組電阻測試 | · USB | |
| · 測試電流：5mA-40ADC | · 以太網 | |
| · 輸出電壓：up to 55VDC | ||
| · 測試范圍：0,1μQ-10 kQ | 電流鉗表規格 | |
| · 典型精度：±(0.1%rdg+0,1%F.S) | · 測試電流：300 Aens Or450 A DC | |
| · 測試范圍：30300 A | ||
| 分辨率 | · 頻率范圍：DC to 20 KHz(-3dB) | |
| · 0,1μQ-999,9μQ:0,1 μQ | · 分辨率：±50/±100 mA | |
| · 1,000mQ-9,999 mQ:1 μQ | ● 精度：±1%%of the reading | |
| · 10,00mQ-99,99 mQ:10 μQ | ||
| · 100,0mΩ-999,9mQ:0,1 mQ | 振動測試通道 | |
| · 1,000 Q-9,9990:1 mQ | · 分辨率：0,1ms | |
| · 10,00 Ω-99,990:10 mQ | · ICP 加速度計，±100 mV/g,±50 g | |
| · 100,0Q-999,90:0,1 Q | ||
| · 1000 Q-99990:1Ω | ||
| OLTC 動態電阻測試 | ||
| · 采樣頻率：0,1 ms | 市電電源 | |
| · 自動開路檢測和報* | · Connection according to EC/EN60320-1; | |
| · 轉換電流紋波測量 | UL498,CSA 22.2 | |
| · 轉換時間測量 | · 電源電壓：90V-264VAC | |
| · 頻率：50/60 Hz | ||
| · 使用DV-Wn 圖形分析工具對不同過渡變化的 | · 電源電壓波動高達±10%標稱電壓 | |
| 時序測量 | ||
| · 輸入功率：1500 VA | ||
| AC 電流測試通道 | · 保險絲15A/250V,F 型，用戶不可更換 | |
| · 分辨率：0,1 ms | ||
| · 幅值分辨率：16 bit | ||
| 尺寸和重量 (TWA500) | ||
| 顯示 | · 尺 寸 (WxHxD): | |
| · 10.1 英寸圖形觸摸屏顯示器 | 505 mmx257 mmx409 mm | |
| (TWA500) | 19.9 inx10.1inx 16.1 in | |
| · 重量：15,9kg/35.0 bs | ||
