UltraTEV Plus(UTP-2)具備三種傳感器，因此它可以通過超聲波方式檢測表面放點，通過TEV信號檢測內部放電和使用 RFCT 附件檢測電纜局部放電。

TEV/電纜局放測量

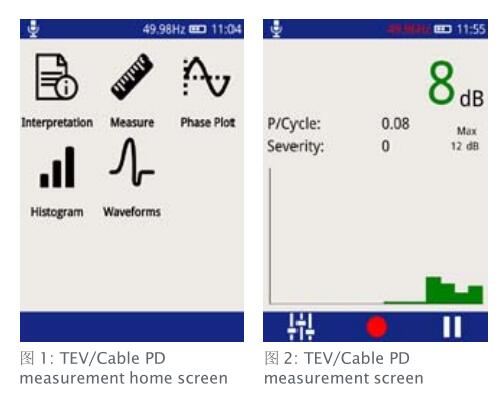

TEV和電纜局放功能包含不同的局放檢測模式（圖1）。

圖2測量模式，是TEV和電纜局放測試共有的模式。改模式下，TEV讀數將以 dB 的形式顯示，如果安裝了 RFCT在電纜局放模式中圖書將以 pC 形式顯示。

?每周期脈沖數

   顯示每工頻周期的脈沖數，基于不同的系統頻率(50/60Hz)

?嚴重度

   顯示短期嚴重度，由 TEV 的幅值（mV）和每周期脈沖數相乘得出。在電纜局放模式中，有放電量和每周期脈沖數相乘得出。

?*大dB

   顯示測量到的*大的 dB 值，在電纜局放模式中現實的是*大 pC 值。

?柱狀圖

   柱狀圖現實的是當前的捕捉到的幅值。從右向左刷新。

圖3 的相位分布圖是 TEV 和電纜局放共有的功能。

?上半部分與“測量模式”一致。

?下半部分是一個相位相關的強度圖。

?TEV 或者電纜局放模式的相位相關圖都在旁邊顯示它的幅值。

?色彩表示信號的強度（脈沖計數）

該模式對于診斷測量到的局放信號是真的局部放電還是噪音是非常有效的。例如，真正的局部放電會表現出穩定的相位相關性，即出現在在每個周期的相同位置；而背景噪音沒有任何相位相關性，隨機出現在相位圖中。

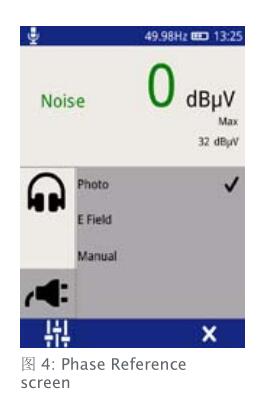

相位參考模式（圖4）在 TEV 和電纜局都包該模式。

?光電

   表示選擇位于UltraTEV Plus(UTP-2)上方的光電傳感器作為工頻同步源。光電傳感器需要工頻電源的上的燈光，例如熒光燈。

?Efield

   表示選擇內建的電場傳感器作為工頻同步源。電磁場傳感器通過檢測變電站內散布的電場來獲得相位參考源。

?手動

   允許用戶手動調節相位參考。

當前的相位狀態用顏色來進行指示（頂部狀態欄中的頻率數字），紅色表示當前相位參考沒有鎖定。如果連續的紅色顯示表示需要更改相位參考源的獲取方式。

?在電纜局放模式下，讀數的單位是mA，在 TEV 模式下，讀數的單位是dBmV。

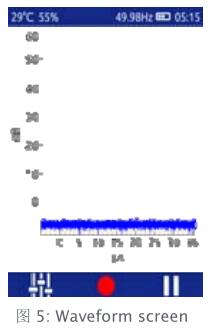

?TEV 或電纜局放現實的曲線是橫坐標是時間。

?用于區別真實局部放電和背景噪聲。局放脈沖通常是帶有明顯的上升沿的波形，而噪音通常比較平緩并且重復率很低。

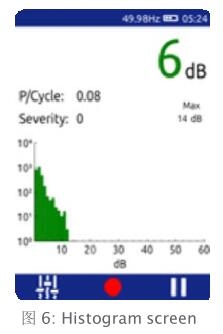

?顯示不同幅值信號的數量統計結果。

?用于判斷是否出現一個以上的局部放電源。

?多個明顯分組的柱狀條表示在所在的幅值上有多個局部放電源。

?診斷模式僅適用于 TEV 模式。

?提供開關狀態的初步結論。

?診斷模式能區分噪音、表面放電和內部放電的區別，并給出建議。
