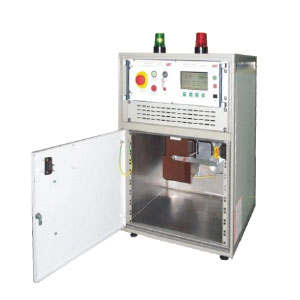

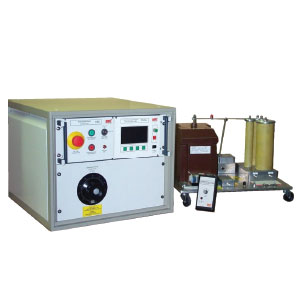

德國MPS 局部放電測試系統TPP是一套局部放電測試系統,能夠?qū)?/10/15kV的高壓施加在電力設備上,從而檢驗電力設備的絕緣材料是否存在瑕疵(局部放電)。儀器主要用于電機、電力線纜、高壓開關設備等等電力設備的檢測,可以對新出廠的設備進行臭氧實驗。TPP系統主要包括3個部分:TMG局放檢測儀(測量電壓、電流的RMS值及峰值)、高壓發生器及控制器(STE)。儀器的配件有局放校準器TPK、軟件MSPS、高壓開關HU等。


?TPP內部包括鑄造樹脂絕緣的試驗變壓器(無局放)、耦合電容器(無局放)、分壓器、接地開關(系統故障時自動閉合)
?產生5kV,10 kV,15kV,20 kV的高壓

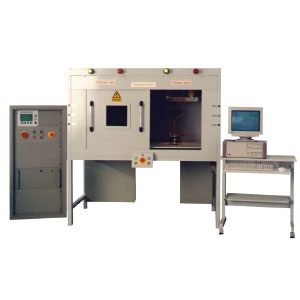

?有3種不同的柜型可供選擇,用于安裝TPP系統
?高壓選擇開關,用于選擇不同的端口
?MSPS軟件,用于控制、測量、處理數據
?局放分析模塊
?繪制局放及電壓曲線模塊
用于測試下列電力設備:
?發電機、電力變壓器、電力電纜、高壓開關設備等
?電力科學研究
局部放電測試系統TPP的技術參數:
| 供電電源 | 230V,4A,50/60Hz |
| 可調輸出電壓0-* | 5,10,15kV |
| 輸出功率 | 500VA |
| 耦合電容 | 2nF |
| 局放測量 | |
| 窄帶濾波(頻率帶寬15kHz) | 0.1-2.5MHz,步長10kHz |
| 寬帶濾波(4個頻帶) |
40 - 250 kHz, 40- 400 kHz 80 - 250 kHz, 80 - 400 kHz |
| 局部放電量測量范圍 | 2.5-25000pC |
| 校準范圍 | 2.5-5-10-25-50pC |
具體詳細信息請查看:德國MPS 局部放電測試系統TPP
