繞組變形是電力系統安全運行的一大隱患。近些年來，隨著電力系統容量的增長，短路容量也在增大，出口短路后造成繞組損壞事故的數量也有上升趨勢。

為什么要測繞組變形

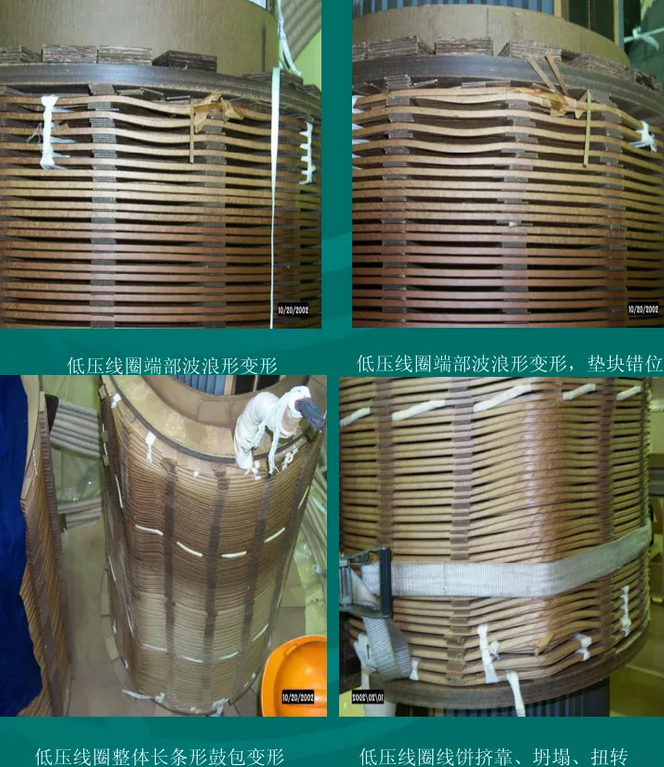

變壓器繞組變形是變壓器發生損壞事故的重要原因之一，而常規電氣試驗如電阻測量，變比測量及電容量測量等很難發現繞組的變形，這將嚴重威脅電網的安全運行為此，對承受過機械力及電動力作用的變壓器進行繞組變形的試驗和診斷*十分必要。

根據GB50150-2016電氣設備交接試驗標準：

變壓器繞組變形試驗，應符合下列規定：
1 對于35kV及以下電壓等級變壓器，宜采用低電壓短路阻抗法；
2 對于66kV及以上電壓等級變壓器，宜采用頻率響應法測量繞組特征圖譜

頻率響應法是在1978年提出的，公用事業公司和服務公司使用頻率響應分析技術已經過超過幾十余年，并且頻率響應分析已具備了完整的國際標準。

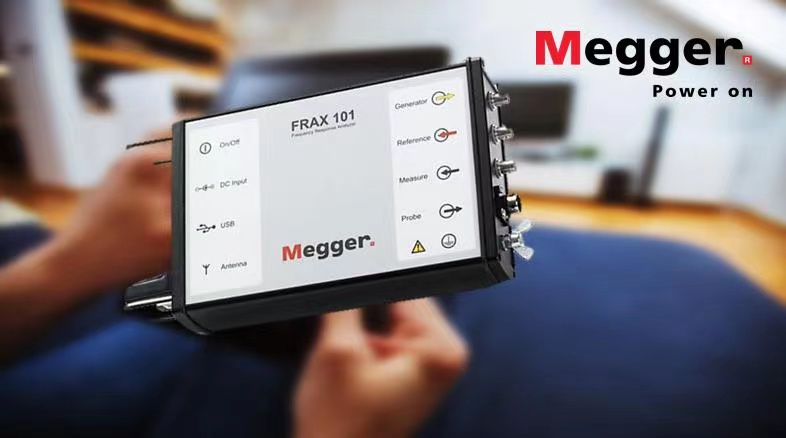

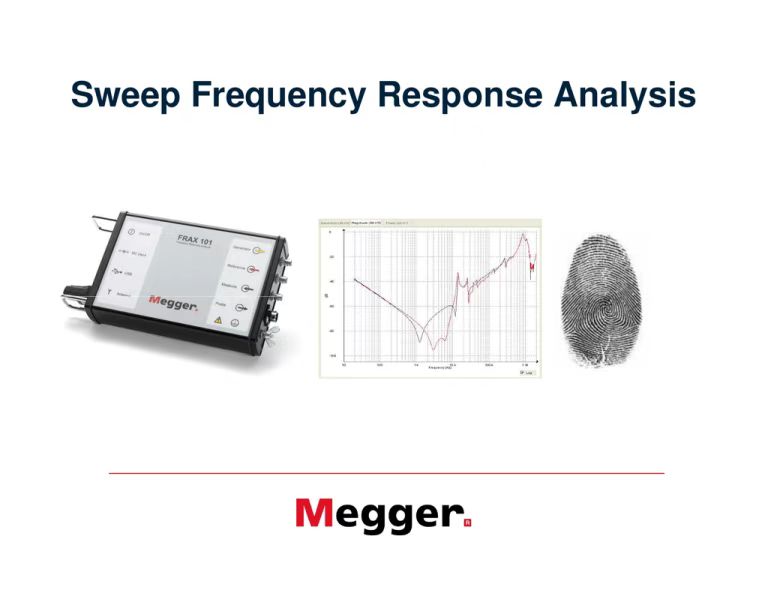

MEGGER FRAX系列

高市場占有率

Megger有限公司成立于1889年，是目前上電力測試和測量領域*的制造商。megger出品的FRAX系列是全球變壓器廠商的**。

可達150dB的動態量程

想要*地測試寬頻率范圍下、幅值變化巨大的頻率響應，測試儀、測試線和連接都需要達到很高的要求。FRAX在設計時考慮到了這種需求，業內*的動態量程和精度，從而可以探測到變壓器內部*輕微的機電變化。

一鍵獲取測試結果

FRAX的自動分析算法能夠比較兩條曲線的幅值差異和頻移， 得出形變?yōu)閲?yán)重、明顯或輕微的結果。FRAX按照國際FRA標準規定的格式及標準的CSV和TXT格式導入和導出數據。先進的分析和支持軟件工具為變壓器的下一步處理決策提供*的參考。

自帶校準器

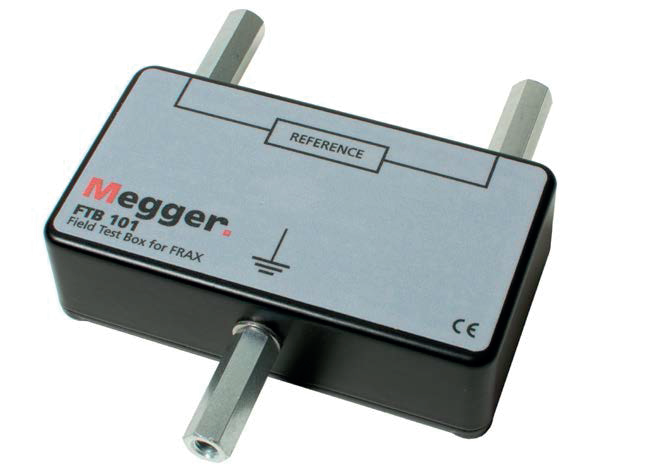

FRAX標配件包含了一個現場校正盒FTB101，可以確定測試儀器和電纜是完好的。某些國際標準推薦在進行FRA測試之前需要進行確認工作，F(xiàn)TB101可以*滿足這個要求。
